Szybkozłącze bezpieczne CEJN eSafe 410 DN10,4, gwint zewnętrzny NPT 3/8, 104102454

Name: Szybkozłącze bezpieczne CEJN eSafe 410 DN10,4, gwint zewnętrzny NPT 3/8, 104102454
SKU: 10 410 2454
Price: 236.46 PLN

Powrót

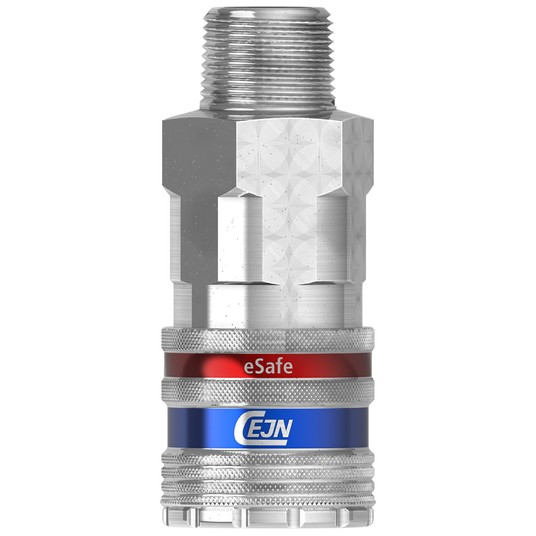

Szybkozłącze bezpieczne CEJN eSafe 410 DN10,4, gwint zewnętrzny NPT 3/8, 104102454 -zdjęcie numer 1

Gniazdo bezpieczne CEJN eSafe 410, profil EURO 10 (DN 10,4), gwint zewnętrzny NPT 3/8. Maks. 16 bar, przepływ 4 000 l/min przy 6 bar.

Symbol:: 10 410 2454
Kod EAN:: 2000000145891
Dostępność:: Dostępność:
0 szt

Powiadom o dostępności Powiadom

Cena netto:: 192,24 PLN netto
Cena brutto:: 236,46 PLN brutto
Stawka VAT:: 23%

Zapytaj o produkt Zwiń formularz zapytania

Wyślij pytanie dotyczące produktu

Opis produktu Specyfikacja Produkty powiązane

Opis produktu

W skrócie: CEJN eSafe 410, gniazdo bezpieczne, profil EURO 10 (DN 10,4), gwint zewnętrzny NPT 3/8, maks. 16 bar, przepływ 4 000 l/min, −20…+100 °C.

Gniazdo bezpieczne CEJN eSafe 410 to część złącza, która zostaje na wężu albo na instalacji — do niej wpinasz wtyczkę narzędzia. Profil EURO 10 (DN 10,4), przyłącze: gwint zewnętrzny NPT 3/8. Wybierz go do dużych odbiorników, gdzie potrzebny jest przepływ DN 10 i bezpieczne rozłączanie.

Jak działa

Gniazdo eSafe przy rozłączaniu najpierw odpowietrza stronę wtyczki, a dopiero potem ją zwalnia — wąż i narzędzie nie odskakują i nie ma huku przy rozłączaniu (wg CEJN rozwiązanie zgodne z ISO 4414). Po wyjęciu wtyczki gniazdo odcina przepływ, więc instalacja zostaje pod ciśnieniem. Przepływ 4 000 l/min przy ciśnieniu 6 bar i spadku 0,5 bar (dane CEJN).

Zastosowania

Szybkozłącza bezpieczne stosuje się tam, gdzie wąż odpina się często: w warsztatach, lakierniach, na liniach montażowych i stanowiskach z pistoletami do przedmuchu. Gwint zewnętrzny wkręcasz w odbiornik, reduktor, rozdzielacz albo przyłącze instalacji. Medium: sprężone powietrze.

Na co zwrócić uwagę przy doborze

Profil. Gniazdo i wtyczka muszą mieć ten sam profil. Zgodność wg producenta: Rectus 27, 1700, 1727, RQS 227 (wg Rectus) i inne złącza w profilu EURO DN 10.
Gwint NPT (amerykański, stożkowy) nie pasuje do gwintów G ani R — sprawdź, co masz w odbiorniku.
Ciśnienie. Maks. 16 bar. Instalacja warsztatowa pracuje zwykle na 6–8 bar.

Parametry techniczne

Producent	CEJN
Seria	eSafe 410
Element	gniazdo bezpieczne
Profil wtyczki	EURO 10
Średnica nominalna DN	10,4 mm
Przyłącze	gwint zewnętrzny NPT 3/8
Przepływ (6 bar, spadek 0,5 bar)	4 000 l/min
Ciśnienie robocze maks.	16 bar
Temperatura pracy	−20…+100 °C (uszczelnienia NBR)
Medium	sprężone powietrze
Funkcja bezpieczeństwa	odpowietrzenie przed zwolnieniem wtyczki (eSafe)
Materiał	stal
Symbol	10 410 2454

W zestawie

1 szt. — gniazdo bezpieczne 10 410 2454. Bez wtyczki i bez taśmy lub uszczelki do gwintu: dobierasz je osobno (pasujące poniżej).

Pasujące wtyczki

Najczęstsze pytania

Czy to gniazdo pasuje do moich złączy?

Pasuje do złączy w profilu EURO 10. Producent podaje zgodność z: Rectus 27, 1700, 1727, RQS 227 (wg Rectus) i inne złącza w profilu EURO DN 10. Jeśli nie znasz profilu, wyślij nam zdjęcie wtyczki obok linijki.

Jakie ciśnienie wytrzymuje?

Maksymalne ciśnienie robocze to 16 bar. Temperatura pracy: −20…+100 °C (uszczelnienia NBR).

Czy przepływ wystarczy do mojego narzędzia?

Producent podaje 4 000 l/min przy ciśnieniu 6 bar i spadku ciśnienia 0,5 bar. Porównaj to z poborem powietrza narzędzia z jego tabliczki albo instrukcji; to największy profil w naszej ofercie szybkozłączy.

Czym eSafe różni się od zwykłego gniazda?

Zwykłe gniazdo zwalnia wtyczkę od razu, gdy wąż jest jeszcze pod ciśnieniem — wąż odskakuje. eSafe najpierw upuszcza powietrze po stronie wtyczki, a dopiero potem ją zwalnia.
