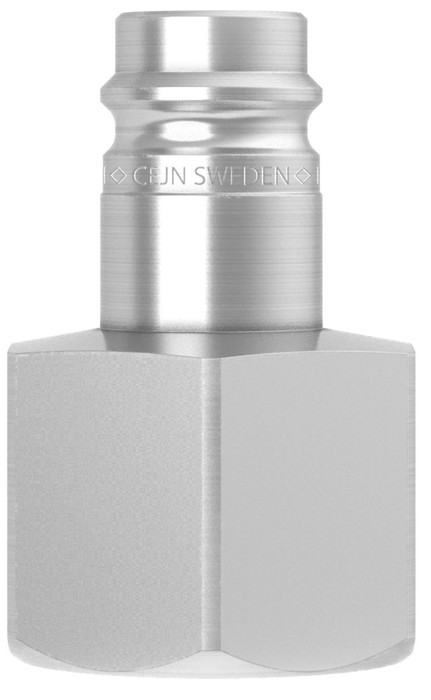

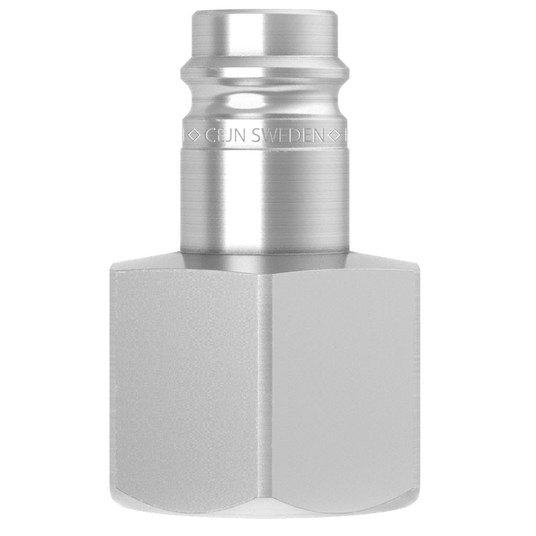

W skrócie: CEJN 410, króciec (wtyczka), profil EURO 10 (DN 10,4), gwint wewnętrzny NPT 3/8, maks. 16 bar, przepływ 4 000 l/min, −20…+100 °C.
Króciec CEJN 410 to część złącza montowana na narzędziu albo na końcu węża — wpinasz ją w gniazdo o tym samym profilu. Profil EURO 10 (DN 10,4), przyłącze: gwint wewnętrzny NPT 3/8. Wybierz go do dużych odbiorników, gdzie potrzebny jest przepływ DN 10 i bezpieczne rozłączanie.
Jak działa
Króciec nie ma zaworu — po wyjęciu z gniazda przepływ odcina gniazdo. Pasuje do gniazd eSafe 410 i innych gniazd w profilu EURO 10. Przepływ pary gniazdo–króciec: 4 000 l/min przy 6 bar i spadku 0,5 bar (dane CEJN dla serii).
Zastosowania
Szybkozłącza bezpieczne stosuje się tam, gdzie wąż odpina się często: w warsztatach, lakierniach, na liniach montażowych i stanowiskach z pistoletami do przedmuchu. Gwint wewnętrzny nakręcasz na króciec narzędzia, złączkę albo nypel instalacji. Medium: sprężone powietrze.
Na co zwrócić uwagę przy doborze
- Profil. Gniazdo i wtyczka muszą mieć ten sam profil. Zgodność wg producenta: Rectus 27, 1700, 1727, RQS 227 (wg Rectus) i inne złącza w profilu EURO DN 10.
- Gwint NPT (amerykański, stożkowy) nie pasuje do gwintów G ani R — sprawdź, co masz w odbiorniku.
- Ciśnienie. Maks. 16 bar. Instalacja warsztatowa pracuje zwykle na 6–8 bar.
Parametry techniczne
| Producent | CEJN |
|---|
| Seria | eSafe 410 |
|---|
| Element | króciec (wtyczka) |
|---|
| Profil wtyczki | EURO 10 |
|---|
| Średnica nominalna DN | 10,4 mm |
|---|
| Przyłącze | gwint wewnętrzny NPT 3/8 |
|---|
| Przepływ (6 bar, spadek 0,5 bar) | 4 000 l/min |
|---|
| Ciśnienie robocze maks. | 16 bar |
|---|
| Temperatura pracy | −20…+100 °C (uszczelnienia NBR) |
|---|
| Medium | sprężone powietrze |
|---|
| Materiał | stal |
|---|
| Symbol | 10 410 5404 |
|---|
W zestawie
1 szt. — króciec (wtyczka) 10 410 5404. Bez gniazda i bez taśmy lub uszczelki do gwintu: dobierasz je osobno (pasujące poniżej).
Pasujące gniazda
- Szybkozłącze bezpieczne CEJN eSafe 410 DN10,4, gwint wewnętrzny NPT 3/8, 104102404
- Szybkozłącze bezpieczne CEJN eSafe 410 DN10,4, gwint zewnętrzny NPT 3/8, 104102454
- Szybkozłącze bezpieczne CEJN eSafe 410 DN10,4, gwint wewnętrzny G 3/8, 104102204
- Szybkozłącze bezpieczne CEJN eSafe 410 DN10,4, gwint wewnętrzny G 1/2, 104102205
Najczęstsze pytania
Czy ta wtyczka pasuje do moich złączy?
Pasuje do złączy w profilu EURO 10. Producent podaje zgodność z: Rectus 27, 1700, 1727, RQS 227 (wg Rectus) i inne złącza w profilu EURO DN 10. Jeśli nie znasz profilu, wyślij nam zdjęcie wtyczki obok linijki.
Jakie ciśnienie wytrzymuje?
Maksymalne ciśnienie robocze to 16 bar. Temperatura pracy: −20…+100 °C (uszczelnienia NBR).
Czy przepływ wystarczy do mojego narzędzia?
Producent podaje 4 000 l/min przy ciśnieniu 6 bar i spadku ciśnienia 0,5 bar. Porównaj to z poborem powietrza narzędzia z jego tabliczki albo instrukcji; to największy profil w naszej ofercie szybkozłączy.
Czy wtyczka zamyka przepływ po rozłączeniu?
Nie, wtyczka nie ma zaworu. Przepływ zamyka gniazdo — po stronie narzędzia powietrze uchodzi przy rozłączeniu.
Czym uszczelnić gwint?
Gwint walcowy G — podkładką albo uszczelką na czole. Gwint stożkowy R i NPT — taśmą PTFE albo klejem do gwintów. Gwint metryczny — uszczelką.
Pliki do pobrania
Pozostałe wykonania
Wszystkie przyłącza tej serii: CEJN eSafe 410 – bezpieczne, DN 10,4. Inne profile i porównanie przepływów: Szybkozłącza pneumatyczne.
Źródło danych: cejn.com — dane artykułu i serii eSafe (przepływ, ciśnienie, materiał, rysunek), stan na 02.10.2026.
