Zawór pneumatyczny 5/2 AirTAC, bistabilny, przyłącze 1/8". Symbol 4A22006G. Cv=1,00, ciśnienie robocze 0,15–0,8 MPa (21–114 psi).

Symbol:: 4A22006G
Producent:: AirTac
Dostępność:: Dostępność:
0 szt

Powiadom o dostępności Powiadom

Cena netto:: 105,98 PLN netto
Cena brutto:: 130,35 PLN brutto
Stawka VAT:: 23%

Zapytaj o produkt Zwiń formularz zapytania

Zapytaj o produkt Zwiń formularz zapytania

Wyślij pytanie dotyczące produktu

Opis produktu Specyfikacja Produkty powiązane Produkty podobne

Opis produktu

Zawór pneumatyczny 5/2 bistabilny, marki AirTAC (seria 4A200), przyłącze 1/8", sterowany zewnętrzne (pilotowe).

Parametry techniczne

Typ zaworu	5/2, 2 pozycje
Przyłącze	1/8"
Przekrój (orifice) / Cv	17,0 mm² (Cv=1,00)
Medium	powietrze filtrowane (filtr 40 µm)
Sterowanie	zewnętrzne (pilotowe)
Smarowanie	niewymagane
Ciśnienie robocze	0,15–0,8 MPa (21–114 psi)
Ciśnienie próbne	1,2 MPa (175 psi)
Temperatura pracy	-20~70°C
Materiał korpusu	stop aluminium
Maks. częstotliwość pracy	5 cykli/s
Masa	285 g
Producent	AirTAC
System	Zawory pneumatyczne AirTAC

Wymiary montażowe

A (In/Out) = 1/8"
B (Exh) = 1/8"
C = 18 mm
D = 37 mm
E = 0 mm

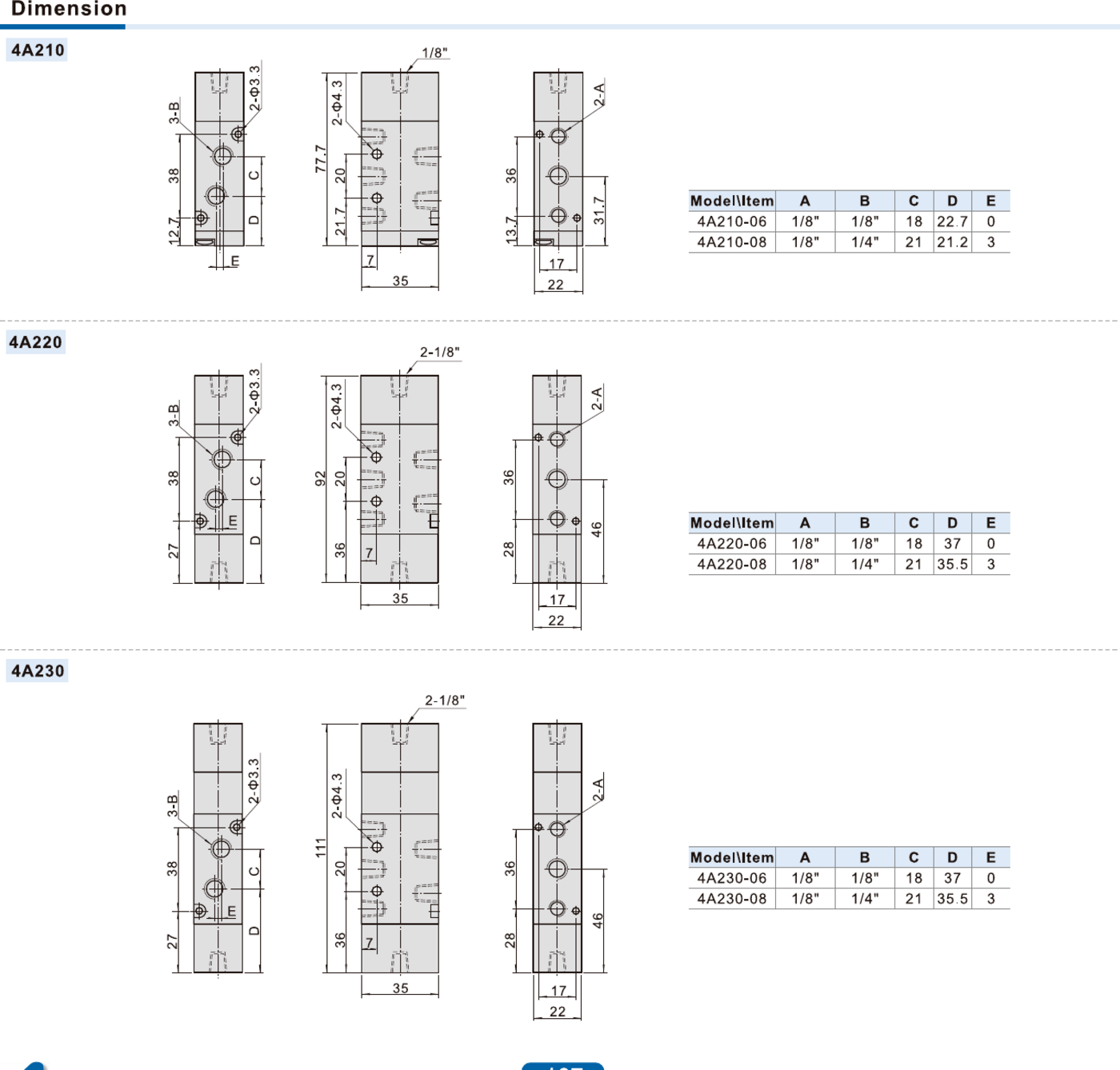

Rysunek wymiarowy rodziny AirTAC 4A200 — ten indeks odpowiada wariantowi 4A220-06 (oznaczenia zgodnie z literami na rysunku; Ø = średnica).

Montaż

Mocowanie poprzez otwory w korpusie (rozmiar i rozstaw — patrz rysunek wymiarowy powyżej). Zawór można zabudować pojedynczo lub, w ramach tej samej serii, na wspólnej listwie rozdzielającej (manifold AirTAC) — szczegóły doboru listwy do konkretnej serii do potwierdzenia z Atlas Copco/AirTAC.

Pozostałe rozmiary

W ofercie Pascala dostępnych jest 10 wariant(y/ów) z rodziny AirTAC 4A200 — pełną listę znajdziesz w kategorii Zawory pneumatyczne.

Źródło danych technicznych: AirTAC, katalog ogólny — Air valve (5/2, 5/3 way), str. 126-127.

Specyfikacja

Liczba dróg/pozycji

5/2

Sterowanie

Bistabilne

Wielkość przyłącza

1/8"
