W skrócie: punkt rosy −100…+20 °C Td · ±2 °C Td · pomiar ciśnienia 0…16 bar · 4…20 mA + Modbus RTU · G ½" · IP65 · OLED 340°
Co to jest i kiedy go wybrać

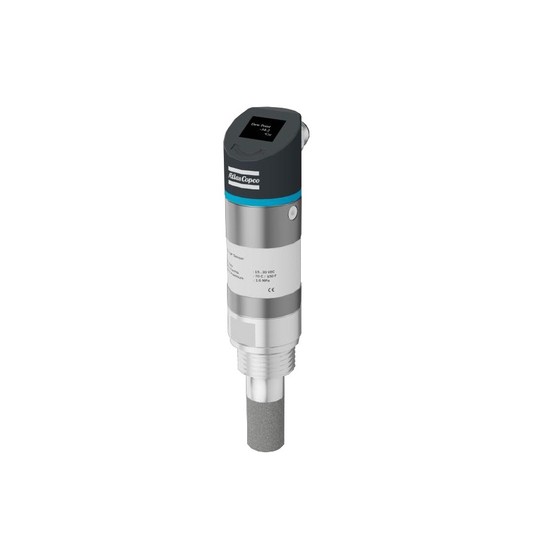

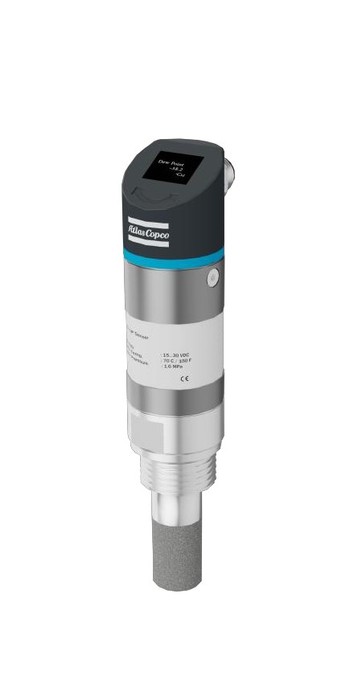

DP T100 P to czujnik punktu rosy Atlas Copco o zakresie −100…+20 °C Td z wbudowanym pomiarem ciśnienia 0…16 bar(g), do ciągłej kontroli wilgotności sprężonego powietrza za osuszaczem. Zakres jest dobrany pod osuszacze adsorpcyjne −70 °C i niżej (klasa 1 wg ISO 8573-1) — czujnik ma być stosowany tam, gdzie punkt rosy osuszacza mieści się w środku jego zakresu, nie na krawędzi.
Wybiera się go, gdy trzeba udowodnić klasę powietrza wg ISO 8573-1 (lakiernia, spożywcze, elektronika, pneumatyka precyzyjna) albo wychwycić awarię osuszacza, zanim woda trafi do sieci. Wskazanie idzie na wyświetlacz, wyjście 4…20 mA do sterownika i jednocześnie na Modbus RTU do rejestratora DL P50 lub systemu nadrzędnego.
Wersja P mierzy dodatkowo ciśnienie w punkcie pomiaru — dzięki temu punkt rosy pod ciśnieniem można przeliczyć na ciśnienie atmosferyczne i porównać z klasą ISO bez osobnego przetwornika.
Jak działa
Element pomiarowy: QCM + polimerowy — czujnik QCM (kwarcowy) obsługuje bardzo niskie punkty rosy, gdzie polimer przestaje odpowiadać, a przełączanie między elementami jest automatyczne. Temperaturę mierzy Pt100, ciśnienie — przetwornik piezorezystancyjny. Czas odpowiedzi T90: ≤ 90 s (−80 → 0 °C Td) przy przepływie 4 l/min przez komorę pomiarową. Czujnik chroni spiekany filtr ze stali nierdzewnej.
Montaż
- przyłącze G ½" (ISO 228/1) — najlepiej w komorze pomiarowej z przepływem 2…5 l/min na końcówce czujnika (bypass PN 1830154918 na wąż 6 mm albo komora z szybkozłączem PM20 PN 1830154919); komora z szybkozłączem utrzymuje przepływ sama przy ciśnieniu powyżej 3 bar
- adapter na gwint NPT: PN 0605870244
- wyświetlacz OLED obraca się o 340° (moment dokręcenia śrub blokujących do 3 N·m)
- 1 kabel M12 (5 m PN 1830094307, 10 m PN 1089949219) — nie ma go w komplecie
- przy pracy w sieci RS-485: adres Modbus = dwie ostatnie cyfry numeru seryjnego, 19200 bd, 8N1
- kalibracja fabryczna z certyfikatem; rekalibracja poza gwarancją, w zależności od warunków pracy
Parametry techniczne
| Zakres punktu rosy | −100…+20 °C Td |
| Zakres temperatury | −30…+70 °C |
| Zakres ciśnienia | 0…16 bar(g) |
| Dokładność | ±1 °C Td (0…+20 °C Td); ±2 °C Td (−70…0 i +20…+50 °C Td); ±3 °C Td (−100…−70 °C Td); temperatura ±0,3 °C; ciśnienie 0,5 % FS |
| Powtarzalność punktu rosy | ±0,5 °C Td |
| Czas odpowiedzi T90 | ≤ 90 s (−80 → 0 °C Td) przy 4 l/min |
| Element pomiarowy | QCM + polimerowy; temperatura: Pt100; ciśnienie: piezorezystancyjny |
| Media | powietrze, argon, O₂, N₂, CO₂ (dla CO₂ zakres DP T60 ograniczony do −40 °C Td) |
| Temperatura medium | −30…+70 °C |
| Temperatura otoczenia | 0…+50 °C |
| Wilgotność otoczenia | 0…95 % RH |
| Ciśnienie robocze | −0,1…16 bar(g) |
| Wyjście | 4…20 mA (3-przewodowe) + Modbus RTU (19200, 8N1) |
| Skalowanie 4…20 mA | 4 mA = −100 °C Td, 20 mA = +20 °C Td |
| Zasilanie | 15…30 V DC, 50 mA przy 24 V DC |
| Przyłącze elektryczne | 1 × M12 |
| Przyłącze procesowe | G ½" (ISO 228/1) |
| Wyświetlacz | OLED 0,66", obrotowy 340° |
| Stopień ochrony | IP65 |
| Materiały | obudowa: stop aluminium; gwint procesowy: stal nierdzewna 1.4301; osłona wyświetlacza PC + ABS; filtr spiekany ze stali nierdzewnej |
| Masa | 0,18 kg |
| Zalecany przepływ przez czujnik | 2…5 l/min na końcówce czujnika |
| Certyfikaty | CE |
W zestawie
- czujnik punktu rosy z wyświetlaczem
- 1 × złącze M12 (PN 1089954646)
- instrukcja
- certyfikat kalibracji
Dokumentacja do pobrania
- Instrukcja obsługi DP T20 / T60 / T100 — po polsku — PDF, 1,8 MB, tłumaczenie Pascal Services
- Instrukcja obsługi DP T20 / T60 / T100 — PDF, 0,8 MB, oryginał producenta, język angielski
- Karta katalogowa czujników punktu rosy — PDF, 0,5 MB, oryginał producenta, język angielski
Instrukcja obejmuje całą serię: montaż, podłączenie elektryczne, konfigurację i rejestry Modbus. Wersję polską przygotował Pascal Services na podstawie wydania producenta — w razie rozbieżności wiążący jest oryginał angielski.
Najczęstsze pytania
Który zakres do mojego osuszacza?
Punkt rosy osuszacza ma leżeć w środku zakresu czujnika: ziębniczy (+3 °C) → DP T20; adsorpcyjny −40 °C → DP T60; adsorpcyjny −70 °C → DP T100. Czujnik o za szerokim zakresie traci dokładność tam, gdzie jej potrzebujesz.
Wersja z ciśnieniem czy bez?
Z ciśnieniem (P), jeśli chcesz raportować klasę wg ISO 8573-1 — norma odnosi punkt rosy do ciśnienia. Bez ciśnienia wystarczy do alarmu „osuszacz nie trzyma” na sterowniku.
Czy mogę wkręcić czujnik bezpośrednio w rurę?
Można, ale producent zaleca komorę pomiarową z przepływem 2…5 l/min — czas odpowiedzi w martwej strefie rury wydłuża się wielokrotnie.
Jak często kalibrować?
Zależy od medium i warunków. Czujnik ma datę kalibracji w rejestrach Modbus i pokazuje liczbę dni ważności; rekalibracja nie jest objęta gwarancją.
Pozostałe warianty i zasady doboru: Czujniki punktu rosy SMART AIRnet.
Źródła: katalog Atlas Copco Sensor Catalogue Ed. 05 (08/2026) s. 26; karta PSS Dew Point Sensor (12/2025); instrukcja IM DP T20/T60/T100 (01/2025) rozdz. 5. Parametry podane dla warunków odniesienia producenta (ISO 1217: 20 °C, 1000 hPa). Dobór potwierdzimy telefonicznie: 695 994 504, artur@pascal.net.pl.
