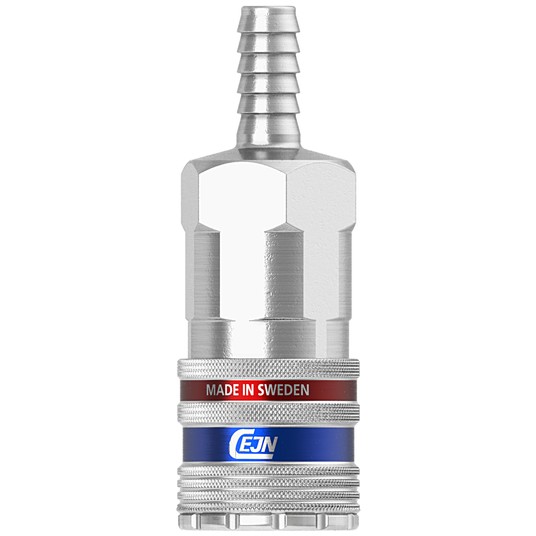

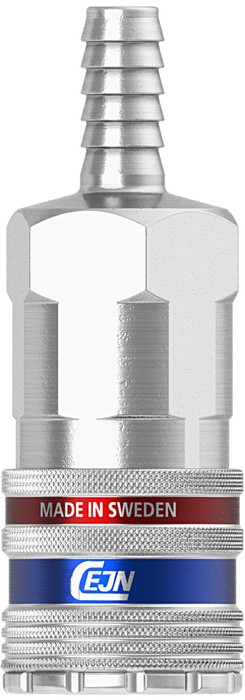

W skrócie: CEJN eSafe 410, gniazdo bezpieczne, profil EURO 10 (DN 10,4), tuleja do węża Ø 8 mm, maks. 16 bar, przepływ 4 000 l/min, −20…+100 °C.
Gniazdo bezpieczne CEJN eSafe 410 to część złącza, która zostaje na wężu albo na instalacji — do niej wpinasz wtyczkę narzędzia. Profil EURO 10 (DN 10,4), przyłącze: tuleja do węża Ø 8 mm. Wybierz go do dużych odbiorników, gdzie potrzebny jest przepływ DN 10 i bezpieczne rozłączanie.
Jak działa
Gniazdo eSafe przy rozłączaniu najpierw odpowietrza stronę wtyczki, a dopiero potem ją zwalnia — wąż i narzędzie nie odskakują i nie ma huku przy rozłączaniu (wg CEJN rozwiązanie zgodne z ISO 4414). Po wyjęciu wtyczki gniazdo odcina przepływ, więc instalacja zostaje pod ciśnieniem. Przepływ 4 000 l/min przy ciśnieniu 6 bar i spadku 0,5 bar (dane CEJN).
Zastosowania
Szybkozłącza bezpieczne stosuje się tam, gdzie wąż odpina się często: w warsztatach, lakierniach, na liniach montażowych i stanowiskach z pistoletami do przedmuchu. Tuleję wsuwasz w gumowy albo zbrojony wąż o średnicy wewnętrznej 8 mm i zaciskasz opaską. Medium: sprężone powietrze.
Na co zwrócić uwagę przy doborze
- Profil. Gniazdo i wtyczka muszą mieć ten sam profil. Zgodność wg producenta: Rectus 27, 1700, 1727, RQS 227 (wg Rectus) i inne złącza w profilu EURO DN 10.
- Wąż. Średnica tulei 8 mm to średnica wewnętrzna węża. Za cienki wąż dławi przepływ złącza.
- Ciśnienie. Maks. 16 bar. Instalacja warsztatowa pracuje zwykle na 6–8 bar.
Parametry techniczne
| Producent | CEJN |
|---|
| Seria | eSafe 410 |
|---|
| Element | gniazdo bezpieczne |
|---|
| Profil wtyczki | EURO 10 |
|---|
| Średnica nominalna DN | 10,4 mm |
|---|
| Przyłącze | tuleja do węża Ø 8 mm |
|---|
| Przepływ (6 bar, spadek 0,5 bar) | 4 000 l/min |
|---|
| Ciśnienie robocze maks. | 16 bar |
|---|
| Temperatura pracy | −20…+100 °C (uszczelnienia NBR) |
|---|
| Medium | sprężone powietrze |
|---|
| Funkcja bezpieczeństwa | odpowietrzenie przed zwolnieniem wtyczki (eSafe) |
|---|
| Materiał | stal |
|---|
| Symbol | 10 410 2003 |
|---|
W zestawie
1 szt. — gniazdo bezpieczne 10 410 2003. Bez wtyczki i bez węża i opaski: dobierasz je osobno (pasujące poniżej).
Pasujące wtyczki
- Króciec szybkozłącza CEJN 410 DN10,4, do węża Ø 8 mm, 104105003
- Króciec szybkozłącza CEJN 410 DN10,4, do węża Ø 6,3 mm, 104105002
- Króciec szybkozłącza CEJN 410 DN10,4, do węża Ø 10 mm, 104105004
- Króciec szybkozłącza CEJN 410 DN10,4, do węża Ø 13 mm, 104105005
Najczęstsze pytania
Czy to gniazdo pasuje do moich złączy?
Pasuje do złączy w profilu EURO 10. Producent podaje zgodność z: Rectus 27, 1700, 1727, RQS 227 (wg Rectus) i inne złącza w profilu EURO DN 10. Jeśli nie znasz profilu, wyślij nam zdjęcie wtyczki obok linijki.
Jakie ciśnienie wytrzymuje?
Maksymalne ciśnienie robocze to 16 bar. Temperatura pracy: −20…+100 °C (uszczelnienia NBR).
Czy przepływ wystarczy do mojego narzędzia?
Producent podaje 4 000 l/min przy ciśnieniu 6 bar i spadku ciśnienia 0,5 bar. Porównaj to z poborem powietrza narzędzia z jego tabliczki albo instrukcji; to największy profil w naszej ofercie szybkozłączy.
Czym eSafe różni się od zwykłego gniazda?
Zwykłe gniazdo zwalnia wtyczkę od razu, gdy wąż jest jeszcze pod ciśnieniem — wąż odskakuje. eSafe najpierw upuszcza powietrze po stronie wtyczki, a dopiero potem ją zwalnia.
Jaki wąż założyć?
Wąż o średnicy wewnętrznej 8 mm, zaciśnięty opaską. Ciśnienie robocze węża musi być co najmniej takie jak w instalacji.
Pliki do pobrania
Pozostałe wykonania
Wszystkie przyłącza tej serii: CEJN eSafe 410 – bezpieczne, DN 10,4. Inne profile i porównanie przepływów: Szybkozłącza pneumatyczne.
Źródło danych: cejn.com — dane artykułu i serii eSafe (przepływ, ciśnienie, materiał, rysunek), stan na 02.10.2026.
