Szybkozłącze CEJN eSafe 410 Soft-Line DN10,4, do węża 13×18 mm Stream-Line, 104102088

Name: Szybkozłącze CEJN eSafe 410 Soft-Line DN10,4, do węża 13×18 mm Stream-Line, 104102088
SKU: 10 410 2088

Powrót

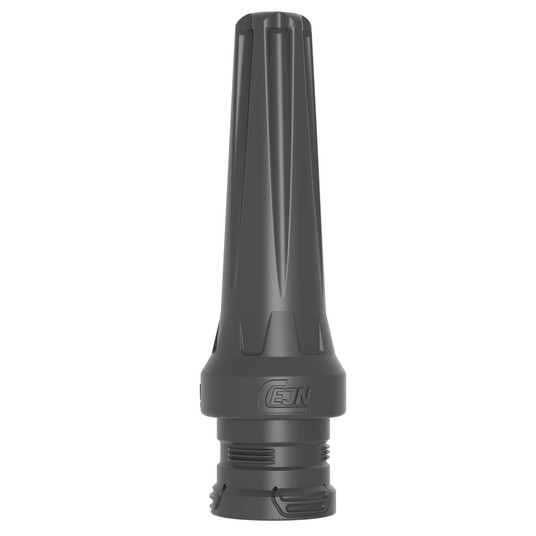

Szybkozłącze CEJN eSafe 410 Soft-Line DN10,4, do węża 13×18 mm Stream-Line, 104102088 -zdjęcie numer 1

Gniazdo bezpieczne CEJN eSafe 410, profil EURO 10 (DN 10,4), przyłącze do węża 13×18 mm z nakrętką (Stream-Line). Maks. 16 bar, przepływ 4 000 l/min przy 6 bar.

Symbol:: 10 410 2088
Dostępność:: Dostępność:
0 szt

Powiadom o dostępności Powiadom

Cena netto:: cena do ustalenia
Stawka VAT:: 23%

Zapytaj o produkt Zwiń formularz zapytania

Wyślij pytanie dotyczące produktu

Opis produktu Specyfikacja Produkty powiązane

Opis produktu

W skrócie: CEJN eSafe 410, gniazdo bezpieczne, profil EURO 10 (DN 10,4), przyłącze do węża 13×18 mm z nakrętką (Stream-Line), maks. 16 bar, przepływ 4 000 l/min, −20…+100 °C.

Gniazdo bezpieczne CEJN eSafe 410 to część złącza, która zostaje na wężu albo na instalacji — do niej wpinasz wtyczkę narzędzia. Profil EURO 10 (DN 10,4), przyłącze: przyłącze do węża 13×18 mm z nakrętką (Stream-Line). Wybierz go do dużych odbiorników, gdzie potrzebny jest przepływ DN 10 i bezpieczne rozłączanie.

Jak działa

Gniazdo eSafe przy rozłączaniu najpierw odpowietrza stronę wtyczki, a dopiero potem ją zwalnia — wąż i narzędzie nie odskakują i nie ma huku przy rozłączaniu (wg CEJN rozwiązanie zgodne z ISO 4414). Po wyjęciu wtyczki gniazdo odcina przepływ, więc instalacja zostaje pod ciśnieniem. Przepływ 4 000 l/min przy ciśnieniu 6 bar i spadku 0,5 bar (dane CEJN).

Zastosowania

Szybkozłącza bezpieczne stosuje się tam, gdzie wąż odpina się często: w warsztatach, lakierniach, na liniach montażowych i stanowiskach z pistoletami do przedmuchu. Przyłącze z nakrętką mocuje wąż bez opaski — nakrętka dociska wąż do tulei. Medium: sprężone powietrze.

Na co zwrócić uwagę przy doborze

Profil. Gniazdo i wtyczka muszą mieć ten sam profil. Zgodność wg producenta: Rectus 27, 1700, 1727, RQS 227 (wg Rectus) i inne złącza w profilu EURO DN 10.
Wąż. Rozmiar 13×18 mm podaje średnicę wewnętrzną × zewnętrzną węża — muszą się zgadzać obie.
Ciśnienie. Maks. 16 bar. Instalacja warsztatowa pracuje zwykle na 6–8 bar.

Parametry techniczne

Producent	CEJN
Seria	eSafe 410
Element	gniazdo bezpieczne
Profil wtyczki	EURO 10
Średnica nominalna DN	10,4 mm
Przyłącze	przyłącze do węża 13×18 mm z nakrętką (Stream-Line)
Przepływ (6 bar, spadek 0,5 bar)	4 000 l/min
Ciśnienie robocze maks.	16 bar
Temperatura pracy	−20…+100 °C (uszczelnienia NBR)
Medium	sprężone powietrze
Funkcja bezpieczeństwa	odpowietrzenie przed zwolnieniem wtyczki (eSafe)
Materiał	stal
Symbol	10 410 2088

W zestawie

1 szt. — gniazdo bezpieczne 10 410 2088. Bez wtyczki i bez węża: dobierasz je osobno (pasujące poniżej).

Pasujące wtyczki

Najczęstsze pytania

Czy to gniazdo pasuje do moich złączy?

Pasuje do złączy w profilu EURO 10. Producent podaje zgodność z: Rectus 27, 1700, 1727, RQS 227 (wg Rectus) i inne złącza w profilu EURO DN 10. Jeśli nie znasz profilu, wyślij nam zdjęcie wtyczki obok linijki.

Jakie ciśnienie wytrzymuje?

Maksymalne ciśnienie robocze to 16 bar. Temperatura pracy: −20…+100 °C (uszczelnienia NBR).

Czy przepływ wystarczy do mojego narzędzia?

Producent podaje 4 000 l/min przy ciśnieniu 6 bar i spadku ciśnienia 0,5 bar. Porównaj to z poborem powietrza narzędzia z jego tabliczki albo instrukcji; to największy profil w naszej ofercie szybkozłączy.

Czym eSafe różni się od zwykłego gniazda?

Zwykłe gniazdo zwalnia wtyczkę od razu, gdy wąż jest jeszcze pod ciśnieniem — wąż odskakuje. eSafe najpierw upuszcza powietrze po stronie wtyczki, a dopiero potem ją zwalnia.
