Pascal Services Sp. z o.o. - Przepływomierze sprężonego powietrza

Przepływomierze sprężonego powietrza Atlas Copco — DN8…DN300

Przepływomierze Atlas Copco do sprężonego powietrza i gazów technicznych w czterech wykonaniach: sondy zanurzeniowe termiczne FL …T (suche powietrze, DN40…DN300, montaż przez zawór kulowy bez zatrzymywania sieci), sondy Pitota FL …P (wilgotne i nasycone powietrze, DN40…DN300), inline FLI …A z kalibrowanym odcinkiem pomiarowym (DN15…DN80, ±1,5 %) i kompaktowe inline FLI …C (DN8…DN32, ±3 %, do pomiaru na maszynie). Każdy model jest w trzech wyjściach: 4…20 mA + impuls, Modbus RTU, Modbus TCP (seria C: bez TCP). Kliknij indeks, żeby przejść do karty z ceną i dostępnością.

Indeks	Model	Typ	Wariant
1830174221	FL S93 T	zanurzeniowy termiczny	sonda 220 mm, 4…20 mA + impuls
1830174222	FL S93 T	zanurzeniowy termiczny	sonda 220 mm, Modbus RTU
1830174223	FL S93 T	zanurzeniowy termiczny	sonda 220 mm, Modbus TCP
1830174224	FL S185 T	zanurzeniowy termiczny	sonda 220 mm, 4…20 mA + impuls
1830174225	FL S185 T	zanurzeniowy termiczny	sonda 220 mm, Modbus RTU
1830174226	FL S185 T	zanurzeniowy termiczny	sonda 220 mm, Modbus TCP
1830174227	FL S224 T	zanurzeniowy termiczny	sonda 220 mm, 4…20 mA + impuls
1830174228	FL S224 T	zanurzeniowy termiczny	sonda 220 mm, Modbus RTU
1830174229	FL S224 T	zanurzeniowy termiczny	sonda 220 mm, Modbus TCP
1830174236	FL S93 T	zanurzeniowy termiczny	sonda 300 mm, 4…20 mA + impuls
1830174237	FL S93 T	zanurzeniowy termiczny	sonda 300 mm, Modbus RTU
1830174238	FL S93 T	zanurzeniowy termiczny	sonda 300 mm, Modbus TCP
1830138002	FL S185 T	zanurzeniowy termiczny	sonda 300 mm, 4…20 mA + impuls
1830138003	FL S185 T	zanurzeniowy termiczny	sonda 300 mm, Modbus RTU
1830174239	FL S185 T	zanurzeniowy termiczny	sonda 300 mm, Modbus TCP
1830138004	FL S224 T	zanurzeniowy termiczny	sonda 300 mm, 4…20 mA + impuls
1830138005	FL S224 T	zanurzeniowy termiczny	sonda 300 mm, Modbus RTU
1830174240	FL S224 T	zanurzeniowy termiczny	sonda 300 mm, Modbus TCP
1830174230	FL S200 P	zanurzeniowy Pitota	sonda 220 mm, 4…20 mA + impuls
1830174231	FL S200 P	zanurzeniowy Pitota	sonda 220 mm, Modbus RTU
1830174232	FL S200 P	zanurzeniowy Pitota	sonda 220 mm, Modbus TCP
1830174233	FL S260 P	zanurzeniowy Pitota	sonda 220 mm, 4…20 mA + impuls
1830174234	FL S260 P	zanurzeniowy Pitota	sonda 220 mm, Modbus RTU
1830174235	FL S260 P	zanurzeniowy Pitota	sonda 220 mm, Modbus TCP
1830138006	FL S200 P	zanurzeniowy Pitota	sonda 300 mm, 4…20 mA + impuls
1830138007	FL S200 P	zanurzeniowy Pitota	sonda 300 mm, Modbus RTU
1830174219	FL S200 P	zanurzeniowy Pitota	sonda 300 mm, Modbus TCP
1830138008	FL S260 P	zanurzeniowy Pitota	sonda 300 mm, 4…20 mA + impuls
1830138009	FL S260 P	zanurzeniowy Pitota	sonda 300 mm, Modbus RTU
1830174220	FL S260 P	zanurzeniowy Pitota	sonda 300 mm, Modbus TCP
1830174203	FLI D15 A	inline ±1,5 %	DN15 R ½", 4…20 mA + impuls
1830174204	FLI D15 A	inline ±1,5 %	DN15 R ½", Modbus RTU
1830174205	FLI D15 A	inline ±1,5 %	DN15 R ½", Modbus TCP
1830174206	FLI D20 A	inline ±1,5 %	DN20 R ¾", 4…20 mA + impuls
1830174207	FLI D20 A	inline ±1,5 %	DN20 R ¾", Modbus RTU
1830174208	FLI D20 A	inline ±1,5 %	DN20 R ¾", Modbus TCP
1830174209	FLI D25 A	inline ±1,5 %	DN25 R 1", 4…20 mA + impuls
1830174210	FLI D25 A	inline ±1,5 %	DN25 R 1", Modbus RTU
1830174211	FLI D25 A	inline ±1,5 %	DN25 R 1", Modbus TCP
1830174212	FLI D32 A	inline ±1,5 %	DN32 R 1¼", 4…20 mA + impuls
1830174213	FLI D32 A	inline ±1,5 %	DN32 R 1¼", Modbus RTU
1830174214	FLI D32 A	inline ±1,5 %	DN32 R 1¼", Modbus TCP
1830138031	FLI D40 A	inline ±1,5 %	DN40 R 1½", 4…20 mA + impuls
1830138033	FLI D40 A	inline ±1,5 %	DN40 R 1½", Modbus RTU
1830174215	FLI D40 A	inline ±1,5 %	DN40 R 1½", Modbus TCP
1830138035	FLI D50 A	inline ±1,5 %	DN50 R 2", 4…20 mA + impuls
1830138037	FLI D50 A	inline ±1,5 %	DN50 R 2", Modbus RTU
1830174216	FLI D50 A	inline ±1,5 %	DN50 R 2", Modbus TCP
1830138039	FLI D65 A	inline ±1,5 %	DN65 R 2½", 4…20 mA + impuls
1830138041	FLI D65 A	inline ±1,5 %	DN65 R 2½", Modbus RTU
1830174217	FLI D65 A	inline ±1,5 %	DN65 R 2½", Modbus TCP
1830138043	FLI D80 A	inline ±1,5 %	DN80 R 3", 4…20 mA + impuls
1830138045	FLI D80 A	inline ±1,5 %	DN80 R 3", Modbus RTU
1830174218	FLI D80 A	inline ±1,5 %	DN80 R 3", Modbus TCP
1830138010	FLI D08 C	inline kompaktowy ±3 %	DN8 G ¼", 4…20 mA + impuls
1830138012	FLI D08 C	inline kompaktowy ±3 %	DN8 G ¼", Modbus RTU
1830138014	FLI D15 C	inline kompaktowy ±3 %	DN15 G ½", 4…20 mA + impuls
1830138016	FLI D15 C	inline kompaktowy ±3 %	DN15 G ½", Modbus RTU
1830138018	FLI D20 C	inline kompaktowy ±3 %	DN20 G ¾", 4…20 mA + impuls
1830138020	FLI D20 C	inline kompaktowy ±3 %	DN20 G ¾", Modbus RTU
1830138022	FLI D25 C	inline kompaktowy ±3 %	DN25 G 1", 4…20 mA + impuls
1830138024	FLI D25 C	inline kompaktowy ±3 %	DN25 G 1", Modbus RTU
1830138026	FLI D32 C	inline kompaktowy ±3 %	DN32 G 1¼", 4…20 mA + impuls
1830138028	FLI D32 C	inline kompaktowy ±3 %	DN32 G 1¼", Modbus RTU

Rozwiń opis

Zwiń opis

Filtry
Sortowanie

Dostępne filtry:

Pokaż więcej (2)

Pokaż mniej

Znaleziono produktów: 64

Sortuj

Przepływomierz termiczny Atlas Copco FL S93 T, sonda 220 mm, Modbus TCP

Symbol: 1830174223

Dostępność:

0 szt

Powiadom o dostępności Powiadom

cena do ustalenia

Przepływomierz termiczny Atlas Copco FL S93 T, sonda 300 mm, 4…20 mA + impuls

Symbol: 1830174236

Dostępność:

0 szt

Powiadom o dostępności Powiadom

cena do ustalenia

Przepływomierz termiczny Atlas Copco FL S93 T, sonda 300 mm, Modbus RTU

Symbol: 1830174237

Dostępność:

0 szt

Powiadom o dostępności Powiadom

11 538,46 PLN netto

14 192,31 PLN brutto

Przepływomierz termiczny Atlas Copco FL S93 T, sonda 300 mm, Modbus TCP

Symbol: 1830174238

Dostępność:

0 szt

Powiadom o dostępności Powiadom

cena do ustalenia

Przepływomierz termiczny Atlas Copco FL S185 T, sonda 220 mm, 4…20 mA + impuls

Symbol: 1830174224

Dostępność:

0 szt

Powiadom o dostępności Powiadom

cena do ustalenia

Przepływomierz termiczny Atlas Copco FL S185 T, sonda 220 mm, Modbus RTU

Symbol: 1830174225

Dostępność:

0 szt

Powiadom o dostępności Powiadom

cena do ustalenia

Przepływomierz termiczny Atlas Copco FL S185 T, sonda 220 mm, Modbus TCP

Symbol: 1830174226

Dostępność:

0 szt

Powiadom o dostępności Powiadom

cena do ustalenia

Przepływomierz termiczny Atlas Copco FL S185 T, sonda 300 mm, 4…20 mA + impuls

Symbol: 1830138002

Dostępność:

0 szt

Powiadom o dostępności Powiadom

cena do ustalenia

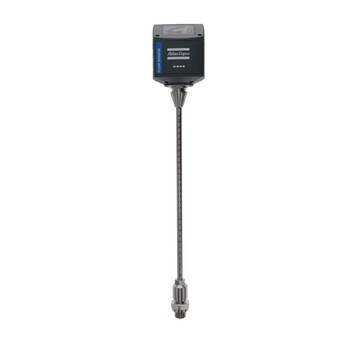

Przepływomierz termiczny Atlas Copco FL S185 T, sonda 300 mm, Modbus RTU

Symbol: 1830138003

Dostępność:

1 szt

16 000,00 PLN netto

19 680,00 PLN brutto

Przepływomierz termiczny Atlas Copco FL S185 T, sonda 300 mm, Modbus TCP

Symbol: 1830174239

Dostępność:

0 szt

Powiadom o dostępności Powiadom

cena do ustalenia

Przepływomierz termiczny Atlas Copco FL S224 T, sonda 220 mm, 4…20 mA + impuls

Symbol: 1830174227

Dostępność:

0 szt

Powiadom o dostępności Powiadom

cena do ustalenia

Przepływomierz termiczny Atlas Copco FL S224 T, sonda 220 mm, Modbus RTU

Symbol: 1830174228

Dostępność:

0 szt

Powiadom o dostępności Powiadom

cena do ustalenia

Przepływomierz termiczny Atlas Copco FL S224 T, sonda 220 mm, Modbus TCP

Symbol: 1830174229

Dostępność:

0 szt

Powiadom o dostępności Powiadom

cena do ustalenia

Przepływomierz termiczny Atlas Copco FL S224 T, sonda 300 mm, 4…20 mA + impuls

Symbol: 1830138004

Dostępność:

0 szt

Powiadom o dostępności Powiadom

cena do ustalenia

Przepływomierz termiczny Atlas Copco FL S224 T, sonda 300 mm, Modbus RTU

Symbol: 1830138005

Dostępność:

0 szt

Powiadom o dostępności Powiadom

14 857,15 PLN netto

18 274,29 PLN brutto

Przepływomierz termiczny Atlas Copco FL S224 T, sonda 300 mm, Modbus TCP

Symbol: 1830174240

Dostępność:

0 szt

Powiadom o dostępności Powiadom

cena do ustalenia

Nie ma tu tego, czego szukasz?

Pomożemy Ci znaleźć, to co potrzebujesz!

Zostaw numer, oddzwonimy!

Wyrażam zgodę na kontakt zwrotny w celu przedstawienia oferty

Jak dobrać przepływomierz

Suche czy wilgotne powietrze? Za osuszaczem — termiczny (FL …T lub FLI). Przed osuszaczem, za sprężarką, bez osuszania — Pitota (FL …P). To pierwsze i najważniejsze pytanie; czujnik termiczny w wilgotnym powietrzu kłamie.
Średnica rury. DN40 i więcej — sonda zanurzeniowa (montaż bez przerwy w pracy). DN15…DN80 z możliwością wcięcia się w rurę — inline FLI …A. DN8…DN32 na maszynie — FLI …C.
Spodziewany przepływ ma leżeć wewnątrz zakresu z tabeli poniżej, najlepiej w jego środku. Dla sond zakres zależy od średnicy i modelu (S93 → S185 → S224 to rosnąca prędkość maks.).
Wyjście. Modbus RTU do rejestratora DL P50 lub RS-485 klienta; 4…20 mA do PLC lub sterownika sprężarek; Modbus TCP, gdy jest Ethernet.
Długość sondy. 220 mm standard; 300 mm do rur, w których krótsza sonda nie sięga osi.

Zakresy sond zanurzeniowych [m³/h]

DN	Cal	Di [mm]	FL S93 T	FL S185 T	FL S224 T	FL S200 P	FL S260 P
DN40	1½"	41,9	1,2…366,7	1,5…731,9	1,5…886,2	18…757	18…984
DN50	2"	53,1	2,0…600,1	2,5…1197,6	3…1450,0	31…1298	31…1687
DN65	2½"	68,9	3,5…1026,5	5,0…2048,6	5…2480,4	56…2311	56…3005
DN80	3"	80,9	5,0…1424,4	7,0…2842,7	7…3441,9	80…3270	98…5201
DN100	4"	100,0	10…2183,3	12…4357,2	12…5275,7	125…5095	125…6623
DN125	5"	125,0	13…3419,6	18…6824,4	18…8263,1	196…8006	196…10408
DN150	6"	150,0	18…4930,1	25…9838,9	25…11913,1	283…11548	283…15012
DN200	8"	200,0	26…8785,6	33…17533,3	42…21229,5	507…20690	507…26897
DN250	10"	250,0	40…13743,9	52…27428,5	60…33210,7	793…32339	793…42040
DN300	12"	300,0	60…19814,8	80…39544,1	100…47880,4	1142…46568	1142…60538

Zakresy przepływomierzy inline [m³/h]

DN	Cal	Model	Zakres
DN15	½"	FLI D15 A	0,5…90
DN20	¾"	FLI D20 A	0,9…170
DN25	1"	FLI D25 A	1,5…290
DN32	1¼"	FLI D32 A	2,0…500
DN40	1½"	FLI D40 A	3…700
DN50	2"	FLI D50 A	4…1000
DN65	2½"	FLI D65 A	6…1500
DN80	3"	FLI D80 A	8…2500

DN	Cal	Model	Zakres
DN8	¼"	FLI D08 C	0,3…15
DN15	½"	FLI D15 C	1,2…60
DN20	¾"	FLI D20 C	2,4…120
DN25	1"	FLI D25 C	4,2…210
DN32	1¼"	FLI D32 C	7,2…360

Parametry wspólne

Parametr	Wartość
Dokładność	FL …T, FL …P, FLI …A: ±1,5 % odczytu ±0,3 % zakresu; FLI …C: ±3 % odczytu ±0,3 % zakresu
Warunki odniesienia	ISO 1217 (20 °C, 1000 hPa) lub DIN 1343 (0 °C, 1013 hPa)
Jakość medium	4:4:3 wg ISO 8573-1 lub lepsza
Ciśnienie	FL …T: 0…50 bar (powyżej 16 bar z przyrządem montażowym); pozostałe: 0…16 bar
Temperatura medium	FL …T i FLI …A: −30…+140 °C; FL …P: −20…+120 °C; FLI …C: 0…+50 °C
Stopień ochrony	IP65 (FLI …C: IP54)
Zasilanie	15…30 V DC (FL …P: 16…30 V DC)
Przyłącze elektryczne	2 × M12 (FLI …C: 2 × M8)
Aplikacja	SensSee — Android / iOS, Bluetooth LE
W komplecie	certyfikat kalibracji, instrukcja; Modbus TCP — kabel 5 m M12/RJ45; FLI …C — kable M8 5 m

Montaż

Sondy: zawór kulowy G ½" (FL …T, przelot ≥ 13 mm) lub G ¾" (FL …P, przelot ≥ 18 mm) w odejściu od rury, sonda ze skalą do osi rury, o-ring i klucz ustalający w komplecie; obejmy siodłowe do wykonania odejścia na rurze aluminiowej są w akcesoriach AIRnet. Inline: gwint R (seria A) lub G (seria C) po obu stronach odcinka pomiarowego. Zawsze prosty odcinek rury przed i za czujnikiem — długości wg DTR, zależnie od kolana, redukcji lub zaworu przed punktem pomiaru. Kierunek przepływu zgodny ze strzałką na obudowie.

Najczęstsze pytania

Ile kabli potrzebuję?

Modbus RTU — jeden kabel M12 (FLI …C: M8 w komplecie). 4…20 mA — dwa. Modbus TCP — kabel M12/RJ45 5 m jest w komplecie.

Czy przepływomierz zmierzy azot?

Tak — powietrze, N₂, O₂, CO₂, argon i inne gazy nieagresywne; gaz wybiera się w menu czujnika lub w aplikacji.

Co daje wyjście impulsowe?

1 impuls na jednostkę zużycia (np. 1 m³) — do liczników i sterowników bez wejścia analogowego.

Czy potrzebuję kalibracji na miejscu?

Nie — czujnik ma certyfikat kalibracji. Sondy Pitota wymagają kalibracji zera po montażu (przez aplikację lub wyświetlacz).

Dobór czujników, montaż i uruchomienie monitoringu robimy sami — zadzwoń: 695 994 504 lub napisz: artur@pascal.net.pl.

Źródła: Atlas Copco Sensor Catalogue Ed. 05 (08/2026) s. 5–7, 10–21; karta PSS Flow Sensor (05/2026); instrukcje IM FL S93/185/224 T, FL S200/260 P, FLI …A, FLI …C (2025).
