Pascal Services Sp. z o.o. - Elektrozawory 5/2 AirTAC 4V, M5–G 1/2"

Elektrozawory 5/2 AirTAC 4V — monostabilne i bistabilne, M5 do G 1/2"

Elektrozawór 5/2 ma pięć przyłączy (zasilanie, dwa wyjścia A i B, dwa odpowietrzenia) i dwa położenia. To standardowy zawór do siłownika dwustronnego działania: w jednym położeniu zasila jedną komorę i odpowietrza drugą, w drugim — odwrotnie. W Pascalu 137 indeksów AirTAC serii 4V100, 4V200, 4V300 i 4V400 — od M5 do G 1/2".

Monostabilny (jedna cewka, 77 indeksów) wraca sprężyną po zaniku sygnału — po wyłączeniu prądu siłownik zawsze wraca do pozycji wyjściowej. Bistabilny (dwie cewki, 60) zostaje w ostatnim położeniu — wystarczy krótki impuls. Jeśli siłownik ma się zatrzymywać w środku skoku, potrzebny jest elektrozawór 5/3.

Serie elektrozaworów 5/2 AirTAC

Seria	Przyłącza	Sterowanie	Przekrój mm² (Cv)	Ciśnienie	Częstotliwość	Indeksów	Uwagi
4V100	M5, G 1/8"	pilot wewn./zewn.	5/2: 5,5 (0,31) / 12,0 (0,67); 5/3: 5,0 (0,28) / 9,0 (0,50)	1,5–8 bar	5/2: 5, 5/3: 3 cykle/s	42	120–200 g
4V200	G 1/8", G 1/4"	pilot wewn./zewn.	5/2: 14,0 (0,78) / 16,0 (0,89); 5/3: 12,0 (0,67)	1,5–8 bar	5/2: 5, 5/3: 3 cykle/s	44	220–360 g; przy 1/4" odpowietrzenie 1/8"
4V300	G 1/4", G 3/8"	pilot wewn./zewn.	3/8": 5/2 28,0 (1,65); 5/3C 21,3 (1,25); 1/4" — brak w karcie	1,5–8 bar	5/2: 4, 5/3: 3 cykle/s	35	310–450 g; przy 3/8" odpowietrzenie 1/4"
4V400	G 1/2"	pilot wewn./zewn.	5/2: 50,0 (2,79); 5/3: 30,0 (1,68)	1,5–8 bar	3 cykle/s	16	590–770 g; największy przepływ

Warianty dostępne w Pascalu — 137 indeksów

Seria 4V100 — 42 indeksy

Indeks	Typ	Przyłącze	Cewka	Wykonanie	Przekrój (Cv)
4V110M5F	monostabilny	M5	12 V DC	wtyczka	5,5 mm² (Cv 0,31)
4V110M5FI	monostabilny	M5	12 V DC	przewód	5,5 mm² (Cv 0,31)
4V110M5B	monostabilny	M5	24 V DC	wtyczka	5,5 mm² (Cv 0,31)
4V110M5BI	monostabilny	M5	24 V DC	przewód	5,5 mm² (Cv 0,31)
4V110M5E	monostabilny	M5	24 V AC	wtyczka	5,5 mm² (Cv 0,31)
4V110M5EI	monostabilny	M5	24 V AC	przewód	5,5 mm² (Cv 0,31)
4V110M5C	monostabilny	M5	110 V AC	wtyczka	5,5 mm² (Cv 0,31)
4V110M5CI	monostabilny	M5	110 V AC	przewód	5,5 mm² (Cv 0,31)
4V110M5A	monostabilny	M5	220 V AC	wtyczka	5,5 mm² (Cv 0,31)
4V110M5AI	monostabilny	M5	220 V AC	przewód	5,5 mm² (Cv 0,31)
4V110M5-X0	monostabilny	M5	bez cewki	—	5,5 mm² (Cv 0,31)
4V11006FG	monostabilny	G 1/8"	12 V DC	wtyczka	12,0 mm² (Cv 0,67)
4V11006FIG	monostabilny	G 1/8"	12 V DC	przewód	12,0 mm² (Cv 0,67)
4V11006BG	monostabilny	G 1/8"	24 V DC	wtyczka	12,0 mm² (Cv 0,67)
4V11006BG-W	monostabilny	G 1/8"	24 V DC	wtyczka, pilot zewnętrzny	12,0 mm² (Cv 0,67)
4V11006BIG	monostabilny	G 1/8"	24 V DC	przewód	12,0 mm² (Cv 0,67)
4V11006EG	monostabilny	G 1/8"	24 V AC	wtyczka	12,0 mm² (Cv 0,67)
4V11006EG-W	monostabilny	G 1/8"	24 V AC	wtyczka, pilot zewnętrzny	12,0 mm² (Cv 0,67)
4V11006CG	monostabilny	G 1/8"	110 V AC	wtyczka	12,0 mm² (Cv 0,67)
4V11006AG	monostabilny	G 1/8"	220 V AC	wtyczka	12,0 mm² (Cv 0,67)
4V11006AG-W	monostabilny	G 1/8"	220 V AC	wtyczka, pilot zewnętrzny	12,0 mm² (Cv 0,67)
4V11006G-X0	monostabilny	G 1/8"	bez cewki	—	12,0 mm² (Cv 0,67)
4V120M5F	bistabilny	M5	12 V DC	wtyczka	5,5 mm² (Cv 0,31)
4V120M5FI	bistabilny	M5	12 V DC	przewód	5,5 mm² (Cv 0,31)
4V120M5B	bistabilny	M5	24 V DC	wtyczka	5,5 mm² (Cv 0,31)
4V120M5BI	bistabilny	M5	24 V DC	przewód	5,5 mm² (Cv 0,31)
4V120M5E	bistabilny	M5	24 V AC	wtyczka	5,5 mm² (Cv 0,31)
4V120M5C	bistabilny	M5	110 V AC	wtyczka	5,5 mm² (Cv 0,31)
4V120M5A	bistabilny	M5	220 V AC	wtyczka	5,5 mm² (Cv 0,31)
4V120M5AI	bistabilny	M5	220 V AC	przewód	5,5 mm² (Cv 0,31)
4V120M5-X0	bistabilny	M5	bez cewki	—	5,5 mm² (Cv 0,31)
4V12006FG	bistabilny	G 1/8"	12 V DC	wtyczka	12,0 mm² (Cv 0,67)
4V12006BG	bistabilny	G 1/8"	24 V DC	wtyczka	12,0 mm² (Cv 0,67)
4V12006BG-W	bistabilny	G 1/8"	24 V DC	wtyczka, pilot zewnętrzny	12,0 mm² (Cv 0,67)
4V12006BIG	bistabilny	G 1/8"	24 V DC	przewód	12,0 mm² (Cv 0,67)
4V12006EG	bistabilny	G 1/8"	24 V AC	wtyczka	12,0 mm² (Cv 0,67)
4V12006CG	bistabilny	G 1/8"	110 V AC	wtyczka	12,0 mm² (Cv 0,67)
4V12006AG	bistabilny	G 1/8"	220 V AC	wtyczka	12,0 mm² (Cv 0,67)
4V12006AG-W	bistabilny	G 1/8"	220 V AC	wtyczka, pilot zewnętrzny	12,0 mm² (Cv 0,67)
4V12006AIG	bistabilny	G 1/8"	220 V AC	przewód	12,0 mm² (Cv 0,67)
4V12006AIG-W	bistabilny	G 1/8"	220 V AC	przewód, pilot zewnętrzny	12,0 mm² (Cv 0,67)
4V12006G-X0	bistabilny	G 1/8"	bez cewki	—	12,0 mm² (Cv 0,67)

Seria 4V200 — 44 indeksy

Indeks	Typ	Przyłącze	Cewka	Wykonanie	Przekrój (Cv)
4V21006FG	monostabilny	G 1/8"	12 V DC	wtyczka	14,0 mm² (Cv 0,78)
4V21006BG	monostabilny	G 1/8"	24 V DC	wtyczka	14,0 mm² (Cv 0,78)
4V21006BG-W	monostabilny	G 1/8"	24 V DC	wtyczka, pilot zewnętrzny	14,0 mm² (Cv 0,78)
4V21006BIG	monostabilny	G 1/8"	24 V DC	przewód	14,0 mm² (Cv 0,78)
4V21006EG	monostabilny	G 1/8"	24 V AC	wtyczka	14,0 mm² (Cv 0,78)
4V21006EG-W	monostabilny	G 1/8"	24 V AC	wtyczka, pilot zewnętrzny	14,0 mm² (Cv 0,78)
4V21006EIG	monostabilny	G 1/8"	24 V AC	przewód	14,0 mm² (Cv 0,78)
4V21006CG	monostabilny	G 1/8"	110 V AC	wtyczka	14,0 mm² (Cv 0,78)
4V21006CG-W	monostabilny	G 1/8"	110 V AC	wtyczka, pilot zewnętrzny	14,0 mm² (Cv 0,78)
4V21006AG	monostabilny	G 1/8"	220 V AC	wtyczka	14,0 mm² (Cv 0,78)
4V21006AG-W	monostabilny	G 1/8"	220 V AC	wtyczka, pilot zewnętrzny	14,0 mm² (Cv 0,78)
4V21006G-X0	monostabilny	G 1/8"	bez cewki	—	14,0 mm² (Cv 0,78)
4V21006G-X0-W	monostabilny	G 1/8"	bez cewki	—, pilot zewnętrzny	14,0 mm² (Cv 0,78)
4V21008FG	monostabilny	G 1/4"	12 V DC	wtyczka	16,0 mm² (Cv 0,89)
4V21008BG	monostabilny	G 1/4"	24 V DC	wtyczka	16,0 mm² (Cv 0,89)
4V21008BG-W	monostabilny	G 1/4"	24 V DC	wtyczka, pilot zewnętrzny	16,0 mm² (Cv 0,89)
4V21008BIG	monostabilny	G 1/4"	24 V DC	przewód	16,0 mm² (Cv 0,89)
4V21008EG	monostabilny	G 1/4"	24 V AC	wtyczka	16,0 mm² (Cv 0,89)
4V21008EG-W	monostabilny	G 1/4"	24 V AC	wtyczka, pilot zewnętrzny	16,0 mm² (Cv 0,89)
4V21008CG	monostabilny	G 1/4"	110 V AC	wtyczka	16,0 mm² (Cv 0,89)
4V21008CIG	monostabilny	G 1/4"	110 V AC	przewód	16,0 mm² (Cv 0,89)
4V21008AG	monostabilny	G 1/4"	220 V AC	wtyczka	16,0 mm² (Cv 0,89)
4V21008AG-W	monostabilny	G 1/4"	220 V AC	wtyczka, pilot zewnętrzny	16,0 mm² (Cv 0,89)
4V21008AIG	monostabilny	G 1/4"	220 V AC	przewód	16,0 mm² (Cv 0,89)
4V21008G-X0	monostabilny	G 1/4"	bez cewki	—	16,0 mm² (Cv 0,89)
4V21008G-X0-W	monostabilny	G 1/4"	bez cewki	—, pilot zewnętrzny	16,0 mm² (Cv 0,89)
4V22006FG	bistabilny	G 1/8"	12 V DC	wtyczka	14,0 mm² (Cv 0,78)
4V22006BG	bistabilny	G 1/8"	24 V DC	wtyczka	14,0 mm² (Cv 0,78)
4V22006BG-W	bistabilny	G 1/8"	24 V DC	wtyczka, pilot zewnętrzny	14,0 mm² (Cv 0,78)
4V22006BIG	bistabilny	G 1/8"	24 V DC	przewód	14,0 mm² (Cv 0,78)
4V22006EG	bistabilny	G 1/8"	24 V AC	wtyczka	14,0 mm² (Cv 0,78)
4V22006CG	bistabilny	G 1/8"	110 V AC	wtyczka	14,0 mm² (Cv 0,78)
4V22006AG	bistabilny	G 1/8"	220 V AC	wtyczka	14,0 mm² (Cv 0,78)
4V22006G-X0	bistabilny	G 1/8"	bez cewki	—	14,0 mm² (Cv 0,78)
4V22008FG	bistabilny	G 1/4"	12 V DC	wtyczka	16,0 mm² (Cv 0,89)
4V22008BG	bistabilny	G 1/4"	24 V DC	wtyczka	16,0 mm² (Cv 0,89)
4V22008BG-W	bistabilny	G 1/4"	24 V DC	wtyczka, pilot zewnętrzny	16,0 mm² (Cv 0,89)
4V22008BIG	bistabilny	G 1/4"	24 V DC	przewód	16,0 mm² (Cv 0,89)
4V22008EG	bistabilny	G 1/4"	24 V AC	wtyczka	16,0 mm² (Cv 0,89)
4V22008EG-W	bistabilny	G 1/4"	24 V AC	wtyczka, pilot zewnętrzny	16,0 mm² (Cv 0,89)
4V22008CG	bistabilny	G 1/4"	110 V AC	wtyczka	16,0 mm² (Cv 0,89)
4V22008AG	bistabilny	G 1/4"	220 V AC	wtyczka	16,0 mm² (Cv 0,89)
4V22008AG-W	bistabilny	G 1/4"	220 V AC	wtyczka, pilot zewnętrzny	16,0 mm² (Cv 0,89)
4V22008G-X0	bistabilny	G 1/4"	bez cewki	—	16,0 mm² (Cv 0,89)

Seria 4V300 — 35 indeksów

Indeks	Typ	Przyłącze	Cewka	Wykonanie	Przekrój (Cv)
4V31008FG	monostabilny	G 1/4"	12 V DC	wtyczka	—
4V31008FIG	monostabilny	G 1/4"	12 V DC	przewód	—
4V31008BG	monostabilny	G 1/4"	24 V DC	wtyczka	—
4V31008BG-W	monostabilny	G 1/4"	24 V DC	wtyczka, pilot zewnętrzny	—
4V31008BIG	monostabilny	G 1/4"	24 V DC	przewód	—
4V31008EG	monostabilny	G 1/4"	24 V AC	wtyczka	—
4V31008CG	monostabilny	G 1/4"	110 V AC	wtyczka	—
4V31008CG-W	monostabilny	G 1/4"	110 V AC	wtyczka, pilot zewnętrzny	—
4V31008AG	monostabilny	G 1/4"	220 V AC	wtyczka	—
4V31008AG-W	monostabilny	G 1/4"	220 V AC	wtyczka, pilot zewnętrzny	—
4V31008G-X0	monostabilny	G 1/4"	bez cewki	—	—
4V31010FG	monostabilny	G 3/8"	12 V DC	wtyczka	28,0 mm² (Cv 1,65)
4V31010BG	monostabilny	G 3/8"	24 V DC	wtyczka	28,0 mm² (Cv 1,65)
4V31010BG-W	monostabilny	G 3/8"	24 V DC	wtyczka, pilot zewnętrzny	28,0 mm² (Cv 1,65)
4V31010EG	monostabilny	G 3/8"	24 V AC	wtyczka	28,0 mm² (Cv 1,65)
4V31010CG	monostabilny	G 3/8"	110 V AC	wtyczka	28,0 mm² (Cv 1,65)
4V31010CG-W	monostabilny	G 3/8"	110 V AC	wtyczka, pilot zewnętrzny	28,0 mm² (Cv 1,65)
4V31010AG	monostabilny	G 3/8"	220 V AC	wtyczka	28,0 mm² (Cv 1,65)
4V31010AG-W	monostabilny	G 3/8"	220 V AC	wtyczka, pilot zewnętrzny	28,0 mm² (Cv 1,65)
4V31010G-X0	monostabilny	G 3/8"	bez cewki	—	28,0 mm² (Cv 1,65)
4V32008FG	bistabilny	G 1/4"	12 V DC	wtyczka	—
4V32008BG	bistabilny	G 1/4"	24 V DC	wtyczka	—
4V32008BG-W	bistabilny	G 1/4"	24 V DC	wtyczka, pilot zewnętrzny	—
4V32008EG	bistabilny	G 1/4"	24 V AC	wtyczka	—
4V32008CG	bistabilny	G 1/4"	110 V AC	wtyczka	—
4V32008AG	bistabilny	G 1/4"	220 V AC	wtyczka	—
4V32008G-X0	bistabilny	G 1/4"	bez cewki	—	—
4V32008G-X0-W	bistabilny	G 1/4"	bez cewki	—, pilot zewnętrzny	—
4V32010BG	bistabilny	G 3/8"	24 V DC	wtyczka	28,0 mm² (Cv 1,65)
4V32010BG-W	bistabilny	G 3/8"	24 V DC	wtyczka, pilot zewnętrzny	28,0 mm² (Cv 1,65)
4V32010EG	bistabilny	G 3/8"	24 V AC	wtyczka	28,0 mm² (Cv 1,65)
4V32010CG	bistabilny	G 3/8"	110 V AC	wtyczka	28,0 mm² (Cv 1,65)
4V32010AG	bistabilny	G 3/8"	220 V AC	wtyczka	28,0 mm² (Cv 1,65)
4V32010AG-W	bistabilny	G 3/8"	220 V AC	wtyczka, pilot zewnętrzny	28,0 mm² (Cv 1,65)
4V32010G-X0	bistabilny	G 3/8"	bez cewki	—	28,0 mm² (Cv 1,65)

Seria 4V400 — 16 indeksów

Indeks	Typ	Przyłącze	Cewka	Wykonanie	Przekrój (Cv)
4V41015FG	monostabilny	G 1/2"	12 V DC	wtyczka	50,0 mm² (Cv 2,79)
4V41015BG	monostabilny	G 1/2"	24 V DC	wtyczka	50,0 mm² (Cv 2,79)
4V41015BG-W	monostabilny	G 1/2"	24 V DC	wtyczka, pilot zewnętrzny	50,0 mm² (Cv 2,79)
4V41015BIG	monostabilny	G 1/2"	24 V DC	przewód	50,0 mm² (Cv 2,79)
4V41015EG	monostabilny	G 1/2"	24 V AC	wtyczka	50,0 mm² (Cv 2,79)
4V41015EG-W	monostabilny	G 1/2"	24 V AC	wtyczka, pilot zewnętrzny	50,0 mm² (Cv 2,79)
4V41015CG	monostabilny	G 1/2"	110 V AC	wtyczka	50,0 mm² (Cv 2,79)
4V41015AG	monostabilny	G 1/2"	220 V AC	wtyczka	50,0 mm² (Cv 2,79)
4V41015G-X0	monostabilny	G 1/2"	bez cewki	—	50,0 mm² (Cv 2,79)
4V42015FG	bistabilny	G 1/2"	12 V DC	wtyczka	50,0 mm² (Cv 2,79)
4V42015BG	bistabilny	G 1/2"	24 V DC	wtyczka	50,0 mm² (Cv 2,79)
4V42015BG-W	bistabilny	G 1/2"	24 V DC	wtyczka, pilot zewnętrzny	50,0 mm² (Cv 2,79)
4V42015EG	bistabilny	G 1/2"	24 V AC	wtyczka	50,0 mm² (Cv 2,79)
4V42015CG	bistabilny	G 1/2"	110 V AC	wtyczka	50,0 mm² (Cv 2,79)
4V42015AG	bistabilny	G 1/2"	220 V AC	wtyczka	50,0 mm² (Cv 2,79)
4V42015G-X0	bistabilny	G 1/2"	bez cewki	—	50,0 mm² (Cv 2,79)

Kliknij indeks, żeby zobaczyć cenę, dostępność i pełne parametry. „Pilot zewnętrzny” — końcówka -W w symbolu, „bez cewki” — końcówka -X0.

Rozwiń opis

Zwiń opis

Filtry
Sortowanie

Dostępne filtry:

Pokaż więcej (8)

Pokaż mniej

Znaleziono produktów: 137

Sortuj

Elektrozawór 5/2 bistabilny AirTAC 4V220-06 G 1/8" 24 V DC, pilot zewnętrzny — 4V22006BG-W

Symbol: 4V22006BG-W

Dostępność:

0 szt

Powiadom o dostępności Powiadom

211,93 PLN netto

260,67 PLN brutto

Elektrozawór 5/2 bistabilny AirTAC 4V220-06 G 1/8" 110 V AC — 4V22006CG

Symbol: 4V22006CG

Dostępność:

0 szt

Powiadom o dostępności Powiadom

211,93 PLN netto

260,67 PLN brutto

Elektrozawór 5/2 bistabilny AirTAC 4V220-06 G 1/8" 220 V AC — 4V22006AG

Symbol: 4V22006AG

Dostępność:

0 szt

Powiadom o dostępności Powiadom

211,93 PLN netto

260,67 PLN brutto

Elektrozawór 5/2 bistabilny AirTAC 4V220-06 G 1/8" bez cewki — 4V22006G-X0

Symbol: 4V22006G-X0

Dostępność:

0 szt

Powiadom o dostępności Powiadom

211,93 PLN netto

260,67 PLN brutto

Elektrozawór 5/2 bistabilny AirTAC 4V220-08 G 1/4" 12 V DC — 4V22008FG

Symbol: 4V22008FG

Dostępność:

0 szt

Powiadom o dostępności Powiadom

100,78 PLN netto

123,96 PLN brutto

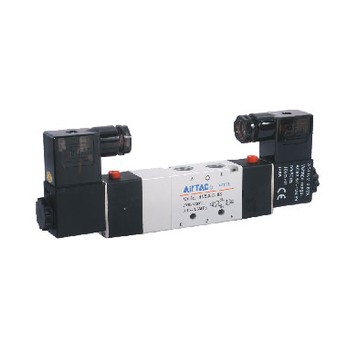

Elektrozawór 5/2 bistabilny AirTAC 4V220-08 G 1/4" 24 V AC — 4V22008EG

Symbol: 4V22008EG

Dostępność:

0 szt

Powiadom o dostępności Powiadom

100,78 PLN netto

123,96 PLN brutto

Elektrozawór 5/2 bistabilny AirTAC 4V220-08 G 1/4" 24 V AC, pilot zewnętrzny — 4V22008EG-W

Symbol: 4V22008EG-W

Dostępność:

0 szt

Powiadom o dostępności Powiadom

100,78 PLN netto

123,96 PLN brutto

Elektrozawór 5/2 bistabilny AirTAC 4V220-08 G 1/4" 24 V DC — 4V22008BG

Symbol: 4V22008BG

Dostępność:

5 szt

156,09 PLN netto

191,99 PLN brutto

Elektrozawór 5/2 bistabilny AirTAC 4V220-08 G 1/4" 24 V DC z przewodem — 4V22008BIG

Symbol: 4V22008BIG

Dostępność:

0 szt

Powiadom o dostępności Powiadom

156,09 PLN netto

191,99 PLN brutto

Elektrozawór 5/2 bistabilny AirTAC 4V220-08 G 1/4" 24 V DC, pilot zewnętrzny — 4V22008BG-W

Symbol: 4V22008BG-W

Dostępność:

0 szt

Powiadom o dostępności Powiadom

156,09 PLN netto

191,99 PLN brutto

Elektrozawór 5/2 bistabilny AirTAC 4V220-08 G 1/4" 110 V AC — 4V22008CG

Symbol: 4V22008CG

Dostępność:

0 szt

Powiadom o dostępności Powiadom

156,09 PLN netto

191,99 PLN brutto

Elektrozawór 5/2 bistabilny AirTAC 4V220-08 G 1/4" 220 V AC — 4V22008AG

Symbol: 4V22008AG

Dostępność:

0 szt

Powiadom o dostępności Powiadom

211,93 PLN netto

260,67 PLN brutto

Elektrozawór 5/2 bistabilny AirTAC 4V220-08 G 1/4" 220 V AC, pilot zewnętrzny — 4V22008AG-W

Symbol: 4V22008AG-W

Dostępność:

0 szt

Powiadom o dostępności Powiadom

169,33 PLN netto

208,28 PLN brutto

Elektrozawór 5/2 bistabilny AirTAC 4V220-08 G 1/4" bez cewki — 4V22008G-X0

Symbol: 4V22008G-X0

Dostępność:

0 szt

Powiadom o dostępności Powiadom

100,78 PLN netto

123,96 PLN brutto

Elektrozawór 5/2 bistabilny AirTAC 4V320-08 G 1/4" 12 V DC — 4V32008FG

Symbol: 4V32008FG

Dostępność:

0 szt

Powiadom o dostępności Powiadom

211,93 PLN netto

260,67 PLN brutto

Elektrozawór 5/2 bistabilny AirTAC 4V320-08 G 1/4" 24 V AC — 4V32008EG

Symbol: 4V32008EG

Dostępność:

0 szt

Powiadom o dostępności Powiadom

201,02 PLN netto

247,25 PLN brutto

Elektrozawór 5/2 bistabilny AirTAC 4V320-08 G 1/4" 24 V DC — 4V32008BG

Symbol: 4V32008BG

Dostępność:

0 szt

Powiadom o dostępności Powiadom

169,33 PLN netto

208,28 PLN brutto

Elektrozawór 5/2 bistabilny AirTAC 4V320-08 G 1/4" 24 V DC, pilot zewnętrzny — 4V32008BG-W

Symbol: 4V32008BG-W

Dostępność:

0 szt

Powiadom o dostępności Powiadom

211,93 PLN netto

260,67 PLN brutto

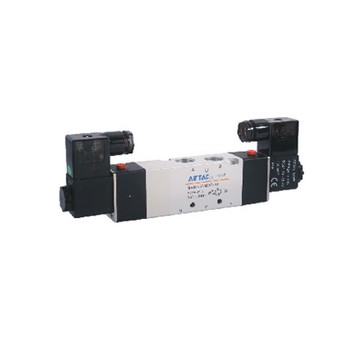

Elektrozawór 5/2 bistabilny AirTAC 4V320-08 G 1/4" 110 V AC — 4V32008CG

Symbol: 4V32008CG

Dostępność:

0 szt

Powiadom o dostępności Powiadom

211,93 PLN netto

260,67 PLN brutto

Elektrozawór 5/2 bistabilny AirTAC 4V320-08 G 1/4" 220 V AC — 4V32008AG

Symbol: 4V32008AG

Dostępność:

0 szt

Powiadom o dostępności Powiadom

211,93 PLN netto

260,67 PLN brutto

Elektrozawór 5/2 bistabilny AirTAC 4V320-08 G 1/4" bez cewki — 4V32008G-X0

Symbol: 4V32008G-X0

Dostępność:

0 szt

Powiadom o dostępności Powiadom

232,20 PLN netto

285,61 PLN brutto

Elektrozawór 5/2 bistabilny AirTAC 4V320-08 G 1/4" bez cewki, pilot zewnętrzny — 4V32008G-X0-W

Symbol: 4V32008G-X0-W

Dostępność:

0 szt

Powiadom o dostępności Powiadom

211,93 PLN netto

260,67 PLN brutto

Elektrozawór 5/2 bistabilny AirTAC 4V320-10 G 3/8" 24 V AC — 4V32010EG

Symbol: 4V32010EG

Dostępność:

0 szt

Powiadom o dostępności Powiadom

211,93 PLN netto

260,67 PLN brutto

Elektrozawór 5/2 bistabilny AirTAC 4V320-10 G 3/8" 24 V DC — 4V32010BG

Symbol: 4V32010BG

Dostępność:

0 szt

Powiadom o dostępności Powiadom

725,46 PLN netto

892,32 PLN brutto

Jak dobrać elektrozawór 5/2

1. Monostabilny czy bistabilny. Monostabilny (4V110, 4V210, 4V310, 4V410) — po zaniku sygnału wraca sprężyną; przewidywalny stan po zaniku zasilania. Bistabilny (4V120 … 4V420) — pamięta ostatnie położenie, cewki nie muszą być zasilane przez cały cykl.

2. Wielkość, czyli przepływ. Dobieraj zawór do siłownika po przekroju przepływowym, nie tylko po gwincie: 4V110-M5 — 5,5 mm² (Cv 0,31), 4V210-08 — 16,0 mm² (Cv 0,89), 4V310-10 — 28,0 mm² (Cv 1,65), 4V410-15 — 50,0 mm² (Cv 2,79). Za mały zawór spowolni siłownik, choć ciśnienie będzie w normie.

3. Napięcie cewki i podłączenie. 12 V DC, 24 V DC, 24 V AC, 110 V AC albo 220 V AC; wtyczka (terminal) lub przewód (I w symbolu). Wykonanie -X0 to zawór bez cewki.

4. Pilot wewnętrzny czy zewnętrzny. Standardowo pilot jest zasilany z przyłącza zasilania i potrzebuje min. 1,5 bar. Wykonanie -W ma osobne przyłącze zasilania pilota — gdy w torze głównym ciśnienie jest za niskie do przesterowania zaworu.

Filtr 40 µm przed zaworem to wymóg producenta. Zawór pracujący na nieprzefiltrowanym powietrzu zaciera się i przestaje przełączać — to najczęstsza przyczyna reklamacji elektrozaworów. Filtry i filtroreduktory: zespoły przygotowania powietrza FRL.

Jak czytać symbol (np. 4V21008BG): 4V — zawór 5/2 lub 5/3 (3V — 3/2), 2 — wielkość korpusu (seria 200), 10 — jedna cewka (20 — dwie cewki, 30C/30E/30P — 5/3 ze środkiem zamkniętym / odpowietrzonym / zasilonym), 08 — przyłącze 1/4" (M5, 06 = 1/8", 10 = 3/8", 15 = 1/2"), B — napięcie cewki (A 220 V AC, B 24 V DC, C 110 V AC, E 24 V AC, F 12 V DC), I — przewód zamiast wtyczki, G — gwint walcowy G. Końcówka -W — zewnętrzne zasilanie pilota, -X0 — zawór bez cewki. W zaworach 3/2 litery NC/NO mówią, czy bez prądu wyjście jest odpowietrzone (NC), czy zasilone (NO).

Parametry wspólne

Parametr	Wartość
Producent	AirTAC
Medium	sprężone powietrze filtrowane 40 µm (wymóg producenta)
Ciśnienie pracy	1,5–8 bar (0,15–0,8 MPa); seria 3V1 sterowana bezpośrednio: 0–8 bar
Ciśnienie próbne	12 bar (1,2 MPa)
Temperatura pracy	−20…+70 °C
Korpus	stop aluminium
Smarowanie	niewymagane (po zaolejeniu — olej ISO VG32)
Cewki	12 V DC, 24 V DC (±10%), 24 V AC, 110 V AC, 220 V AC (±15%); IP65 (DIN 40050), izolacja klasy B, czas zadziałania do 0,05 s
Wyprowadzenie elektryczne	wtyczka (terminal) lub przewód (grommet, litera I w symbolu)
Gwint przyłączy	G (walcowy) lub M5

Do przyłączy roboczych pasują złączki wtykowe AirTAC — na karcie każdego zaworu są w zakładce „Produkty powiązane”, dobrane do gwintu.

Najczęstsze pytania

Czym różni się zawór 5/2 monostabilny od bistabilnego?

Monostabilny ma jedną cewkę i sprężynę: przełącza się, dopóki jest napięcie, a potem wraca. Bistabilny ma dwie cewki: impuls na jedną przestawia go w jedno położenie, impuls na drugą — w drugie; bez napięcia zostaje tam, gdzie był.

Jak dobrać wielkość zaworu 5/2 do siłownika?

To zależy od skoku, wymaganego czasu ruchu i długości przewodów, nie tylko od średnicy tłoka. Porównaj przekroje przepływowe serii w tabeli wyżej, a jeśli nie masz pewności — podaj średnicę, skok i czas ruchu, dobierzemy zawór.

Co oznacza końcówka -W?

Zewnętrzne zasilanie pilota: zawór pilotowy ma osobne przyłącze zamiast brać powietrze z zasilania zaworu.

Czy mogę zamontować kilka zaworów na jednej listwie?

Tak — serie 4V producent przewiduje do montażu na listwach zaworowych (wyspach). Zapytaj o konfigurację: liczbę stanowisk, wielkość zaworów i przyłącza.

Czy zawór wymaga smarowania?

Nie. Ale jeśli raz pracował na zaolejonym powietrzu, trzeba przy tym zostać — producent zaleca olej ISO VG32.

Źródło parametrów: karty katalogowe AirTAC serii 3V1, 3V100, 3V200, 3V300, 4V100, 4V200, 4V300, 4V400 (Specification, Coil specification, Ordering code), odczyt 14.10.2026. Dla 4V300 z przyłączem 1/4" oraz 4V330E/P z przyłączem 3/8" producent nie podaje przekroju — w tabelach „—”.

Rozwiń opis

Zwiń opis
