W skrócie: CEJN 320, króciec (wtyczka), profil EURO 7,2–7,8 (DN 7,6), przyłącze do węża 5×8 mm z nakrętką (Stream-Line), maks. 16 bar, przepływ 2 250 l/min, −20…+100 °C.

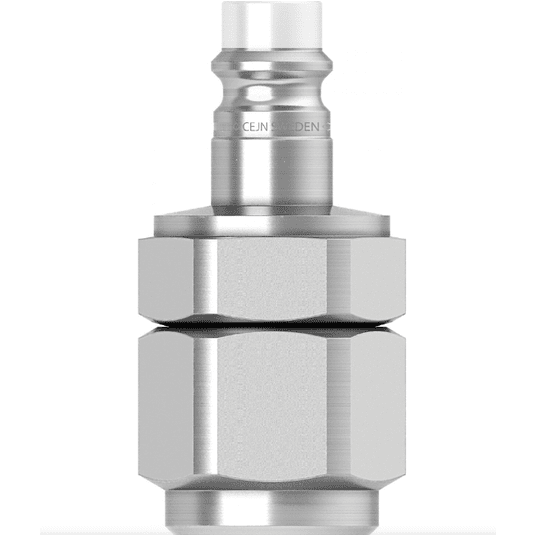

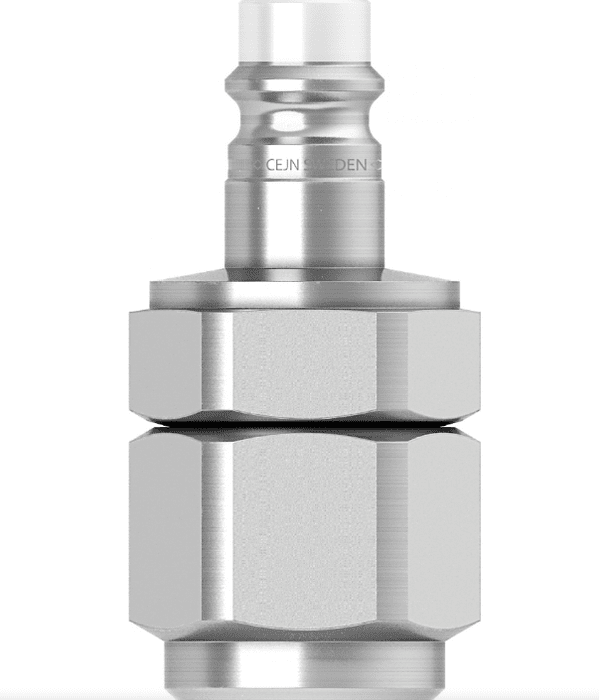

Króciec CEJN 320 to część złącza montowana na narzędziu albo na końcu węża — wpinasz ją w gniazdo o tym samym profilu. Profil EURO 7,2–7,8 (DN 7,6), przyłącze: przyłącze do węża 5×8 mm z nakrętką (Stream-Line). Wybierz go, gdy narzędzia mają wtyczki w popularnym profilu EURO, a stanowisko wymaga bezpiecznego rozłączania.
Jak działa
Króciec nie ma zaworu — po wyjęciu z gniazda przepływ odcina gniazdo. Pasuje do gniazd eSafe 320 i innych gniazd w profilu EURO 7,2–7,8. Przepływ pary gniazdo–króciec: 2 250 l/min przy 6 bar i spadku 0,5 bar (dane CEJN dla serii).
Zastosowania
Szybkozłącza bezpieczne stosuje się tam, gdzie wąż odpina się często: w warsztatach, lakierniach, na liniach montażowych i stanowiskach z pistoletami do przedmuchu. Przyłącze z nakrętką mocuje wąż bez opaski — nakrętka dociska wąż do tulei. Medium: sprężone powietrze.
Na co zwrócić uwagę przy doborze
- Profil. Gniazdo i wtyczka muszą mieć ten sam profil. Zgodność wg producenta: Rectus 26, 25, 1600, 1625 (wg Rectus) i inne złącza w profilu EURO 7,2–7,8.
- Wąż. Rozmiar 5×8 mm podaje średnicę wewnętrzną × zewnętrzną węża — muszą się zgadzać obie.
- Ciśnienie. Maks. 16 bar. Instalacja warsztatowa pracuje zwykle na 6–8 bar.
Parametry techniczne
| Producent | CEJN |
|---|
| Seria | eSafe 320 |
|---|
| Element | króciec (wtyczka) |
|---|
| Profil wtyczki | EURO 7,2–7,8 |
|---|
| Średnica nominalna DN | 7,6 mm |
|---|
| Przyłącze | przyłącze do węża 5×8 mm z nakrętką (Stream-Line) |
|---|
| Przepływ (6 bar, spadek 0,5 bar) | 2 250 l/min |
|---|
| Ciśnienie robocze maks. | 16 bar |
|---|
| Temperatura pracy | −20…+100 °C (uszczelnienia NBR) |
|---|
| Medium | sprężone powietrze |
|---|
| Materiał | stal |
|---|
| Symbol | 10 320 5058 |
|---|
W zestawie
1 szt. — króciec (wtyczka) 10 320 5058. Bez gniazda i bez węża: dobierasz je osobno (pasujące poniżej).
Pasujące gniazda
- Szybkozłącze bezpieczne CEJN eSafe 320 DN7,6, do węża 5×8 mm Stream-Line, 103202058
- Szybkozłącze bezpieczne CEJN eSafe 320 DN7,6, do węża 6,5×10 mm Stream-Line, 103202060
- Szybkozłącze bezpieczne CEJN eSafe 320 DN7,6, do węża 8×12 mm Stream-Line, 103202062
- Szybkozłącze bezpieczne CEJN eSafe 320 DN7,6, do węża 9,5×13,5 mm Stream-Line, 103202063
Najczęstsze pytania
Czy ta wtyczka pasuje do moich złączy?
Pasuje do złączy w profilu EURO 7,2–7,8. Producent podaje zgodność z: Rectus 26, 25, 1600, 1625 (wg Rectus) i inne złącza w profilu EURO 7,2–7,8. Jeśli nie znasz profilu, wyślij nam zdjęcie wtyczki obok linijki.
Jakie ciśnienie wytrzymuje?
Maksymalne ciśnienie robocze to 16 bar. Temperatura pracy: −20…+100 °C (uszczelnienia NBR).
Czy przepływ wystarczy do mojego narzędzia?
Producent podaje 2 250 l/min przy ciśnieniu 6 bar i spadku ciśnienia 0,5 bar. Porównaj to z poborem powietrza narzędzia z jego tabliczki albo instrukcji; przy większym poborze wybierz profil DN 10.
Czy wtyczka zamyka przepływ po rozłączeniu?
Nie, wtyczka nie ma zaworu. Przepływ zamyka gniazdo — po stronie narzędzia powietrze uchodzi przy rozłączeniu.
Pozostałe wykonania
Wszystkie przyłącza tej serii: CEJN eSafe 320 – bezpieczne, DN 7,6. Inne profile i porównanie przepływów: Szybkozłącza pneumatyczne.
Źródło danych: cejn.com — dane artykułu i serii eSafe (przepływ, ciśnienie, materiał, rysunek), stan na 02.10.2026.
