Filtry sprężonego powietrza Atlas Copco — od 7 do 970 l/s

Filtry sprężonego powietrza Atlas Copco usuwają z instalacji trzy rodzaje zanieczyszczeń: pył i cząstki stałe, wodę w postaci kropel i aerozolu oraz olej — jako aerozol, ciecz i parę. W Pascalu mamy 140 wielkości w sześciu typach filtracji, od 7 do 970 l/s (0,42–58,2 m³/min) przy 7 bar(e).

DD+ — koalescencyjny wstępny — aerozol olejowy i mokry pył, olej do 0,08 mg/m³, klasa ISO 8573-1 [2:-:3]. 22 pozycji.
PD+ — koalescencyjny dokładny — aerozol olejowy, olej do 0,008 mg/m³, klasa [1:-:2]; montowany za DD+. 24 pozycji.
UD+ — dwustopniowy — dwa stopnie w jednej obudowie, olej do 0,001 mg/m³, klasa [1:-:2]; zastępuje parę DD+ i PD+. 19 pozycji.
DDp+ — przeciwpyłowy wstępny — suchy pył, skuteczność 99,92 % MPPS, klasa [2:-:3]; montowany za osuszaczem. 22 pozycji.
PDp+ — przeciwpyłowy dokładny — suchy pył, skuteczność 99,98 % MPPS, klasa [1:-:2]. 22 pozycji.
QD+ — z węglem aktywnym — pary oleju i węglowodory, olej do 0,003 mg/m³, klasa [-:-:1]. 22 pozycji.
QDT — wieża z węglem aktywnym — pary oleju przy dużym obciążeniu, olej do 0,003 mg/m³, złoże o dużej pojemności. 9 pozycji.

Wielkość 300+ (300 l/s) jest dostępna w dwóch wykonaniach przyłącza — G 2 i G 2 1/2. Dobór tego rozmiaru potwierdzamy telefonicznie, żeby przyłącze zgadzało się z instalacją: tel. 32 219 29 34.

Filtr dobiera się do wydajności sprężarki i do wymaganej klasy czystości powietrza, a nie do średnicy rury — sekcja „Jak dobrać” pod listą produktów wyjaśnia, co z czego wynika.

Warianty dostępne w Pascalu — 140 indeksów

DD+ — koalescencyjny wstępny

Indeks	Model	Wydajność przy 7 bar	Przyłącze	Wykonanie
8102372001	DD 7+	7 l/s (0,42 m³/min)	G 1/2	bez bypassu
8102372201	DD 7+	7 l/s (0,42 m³/min)	G 1/2	z bypassem inPASS
8102372034	DD 15+	15 l/s (0,9 m³/min)	G 1/2	bez bypassu
8102372203	DD 15+	15 l/s (0,9 m³/min)	G 1/2	z bypassem inPASS
8102372005	DD 25+	25 l/s (1,5 m³/min)	G 1/2	bez bypassu
8102372205	DD 25+	25 l/s (1,5 m³/min)	G 1/2	z bypassem inPASS
8102372007	DD 45+	45 l/s (2,7 m³/min)	G 3/4	bez bypassu
8102372207	DD 45+	45 l/s (2,7 m³/min)	G 3/4	z bypassem inPASS
8102372009	DD 75+	75 l/s (4,5 m³/min)	G 1	bez bypassu
8102372209	DD 75+	75 l/s (4,5 m³/min)	G 1	z bypassem inPASS
8102372011	DD 110+	110 l/s (6,6 m³/min)	G 1 1/2	bez bypassu
8102372211	DD 110+	110 l/s (6,6 m³/min)	G 1 1/2	z bypassem inPASS
8102372013	DD 145+	145 l/s (8,7 m³/min)	G 1 1/2	bez bypassu
8102372213	DD 145+	145 l/s (8,7 m³/min)	G 1 1/2	z bypassem inPASS
8102372015	DD 180+	180 l/s (10,8 m³/min)	G 1 1/2	bez bypassu
8102372215	DD 180+	180 l/s (10,8 m³/min)	G 1 1/2	z bypassem inPASS
8102372017	DD 240+	240 l/s (14,4 m³/min)	G 2	bez bypassu
8102372217	DD 240+	240 l/s (14,4 m³/min)	G 2	z bypassem inPASS
8102372031	DD 360+	360 l/s (21,6 m³/min)	G 2 1/2	bez bypassu
8102372223	DD 380+	380 l/s (22,8 m³/min)	G 3	z bypassem inPASS
8102372225	DD 425+	425 l/s (25,5 m³/min)	G 3	z bypassem inPASS
8102372227	DD 510+	510 l/s (30,6 m³/min)	G 3	z bypassem inPASS

PD+ — koalescencyjny dokładny

Indeks	Model	Wydajność przy 7 bar	Przyłącze	Wykonanie
8102372301	PD 7+	7 l/s (0,42 m³/min)	G 1/2	bez bypassu
8102372351	PD 7+	7 l/s (0,42 m³/min)	G 1/2	z bypassem inPASS
8102372303	PD 15+	15 l/s (0,9 m³/min)	G 1/2	bez bypassu
8102372353	PD 15+	15 l/s (0,9 m³/min)	G 1/2	z bypassem inPASS
8102372305	PD 25+	25 l/s (1,5 m³/min)	G 1/2	bez bypassu
8102372355	PD 25+	25 l/s (1,5 m³/min)	G 1/2	z bypassem inPASS
8102372307	PD 45+	45 l/s (2,7 m³/min)	G 3/4	bez bypassu
8102372357	PD 45+	45 l/s (2,7 m³/min)	G 3/4	z bypassem inPASS
8102372309	PD 75+	75 l/s (4,5 m³/min)	G 1	bez bypassu
8102372359	PD 75+	75 l/s (4,5 m³/min)	G 1	z bypassem inPASS
8102372311	PD 110+	110 l/s (6,6 m³/min)	G 1 1/2	bez bypassu
8102372361	PD 110+	110 l/s (6,6 m³/min)	G 1 1/2	z bypassem inPASS
8102372313	PD 145+	145 l/s (8,7 m³/min)	G 1 1/2	bez bypassu
8102372363	PD 145+	145 l/s (8,7 m³/min)	G 1 1/2	z bypassem inPASS
8102372315	PD 180+	180 l/s (10,8 m³/min)	G 1 1/2	bez bypassu
8102372365	PD 180+	180 l/s (10,8 m³/min)	G 1 1/2	z bypassem inPASS
8102372317	PD 240+	240 l/s (14,4 m³/min)	G 2	bez bypassu
8102372367	PD 240+	240 l/s (14,4 m³/min)	G 2	z bypassem inPASS
8102372331	PD 360+	360 l/s (21,6 m³/min)	G 2 1/2	bez bypassu
8102372373	PD 380+	380 l/s (22,8 m³/min)	G 3	z bypassem inPASS
8102372375	PD 425+	425 l/s (25,5 m³/min)	G 3	z bypassem inPASS
8102261831	PD 430+	430 l/s (25,8 m³/min)	G 3	—
8102372377	PD 510+	510 l/s (30,6 m³/min)	G 3	z bypassem inPASS
8102372323	PD 970+	970 l/s (58,2 m³/min)	DN 100	—

UD+ — dwustopniowy

Indeks	Model	Wydajność przy 7 bar	Przyłącze	Wykonanie
8102372401	UD 7+	7 l/s (0,42 m³/min)	G 1/2	bez bypassu
8102372451	UD 7+	7 l/s (0,42 m³/min)	G 1/2	z bypassem inPASS
8102372403	UD 15+	15 l/s (0,9 m³/min)	G 1/2	bez bypassu
8102372453	UD 15+	15 l/s (0,9 m³/min)	G 1/2	z bypassem inPASS
8102372405	UD 25+	25 l/s (1,5 m³/min)	G 1/2	bez bypassu
8102372455	UD 25+	25 l/s (1,5 m³/min)	G 1/2	z bypassem inPASS
8102372407	UD 45+	45 l/s (2,7 m³/min)	G 3/4	bez bypassu
8102372457	UD 45+	45 l/s (2,7 m³/min)	G 3/4	z bypassem inPASS
8102372409	UD 75+	75 l/s (4,5 m³/min)	G 1	bez bypassu
8102372459	UD 75+	75 l/s (4,5 m³/min)	G 1	z bypassem inPASS
8102372411	UD 110+	110 l/s (6,6 m³/min)	G 1 1/2	bez bypassu
8102372461	UD 110+	110 l/s (6,6 m³/min)	G 1 1/2	z bypassem inPASS
8102372413	UD 145+	145 l/s (8,7 m³/min)	G 1 1/2	bez bypassu
8102372463	UD 145+	145 l/s (8,7 m³/min)	G 1 1/2	z bypassem inPASS
8102372415	UD 180+	180 l/s (10,8 m³/min)	G 1 1/2	bez bypassu
8102372465	UD 180+	180 l/s (10,8 m³/min)	G 1 1/2	z bypassem inPASS
8102372417	UD 240+	240 l/s (14,4 m³/min)	G 2	bez bypassu
8102372467	UD 240+	240 l/s (14,4 m³/min)	G 2	z bypassem inPASS
8102372431	UD 360+	360 l/s (21,6 m³/min)	G 2 1/2	bez bypassu

DDp+ — przeciwpyłowy wstępny

Indeks	Model	Wydajność przy 7 bar	Przyłącze	Wykonanie
8102372501	DDp 7+	7 l/s (0,42 m³/min)	G 1/2	bez bypassu
8102372551	DDp 7+	7 l/s (0,42 m³/min)	G 1/2	z bypassem inPASS
8102372503	DDp 15+	15 l/s (0,9 m³/min)	G 1/2	bez bypassu
8102372553	DDp 15+	15 l/s (0,9 m³/min)	G 1/2	z bypassem inPASS
8102372505	DDp 25+	25 l/s (1,5 m³/min)	G 1/2	bez bypassu
8102372555	DDp 25+	25 l/s (1,5 m³/min)	G 1/2	z bypassem inPASS
8102372507	DDp 45+	45 l/s (2,7 m³/min)	G 3/4	bez bypassu
8102372557	DDp 45+	45 l/s (2,7 m³/min)	G 3/4	z bypassem inPASS
8102372509	DDp 75+	75 l/s (4,5 m³/min)	G 1	bez bypassu
8102372559	DDp 75+	75 l/s (4,5 m³/min)	G 1	z bypassem inPASS
8102372511	DDp 110+	110 l/s (6,6 m³/min)	G 1 1/2	bez bypassu
8102372561	DDp 110+	110 l/s (6,6 m³/min)	G 1 1/2	z bypassem inPASS
8102372513	DDp 145+	145 l/s (8,7 m³/min)	G 1 1/2	bez bypassu
8102372563	DDp 145+	145 l/s (8,7 m³/min)	G 1 1/2	z bypassem inPASS
8102372515	DDp 180+	180 l/s (10,8 m³/min)	G 1 1/2	bez bypassu
8102372565	DDp 180+	180 l/s (10,8 m³/min)	G 1 1/2	z bypassem inPASS
8102372517	DDp 240+	240 l/s (14,4 m³/min)	G 2	bez bypassu
8102372567	DDp 240+	240 l/s (14,4 m³/min)	G 2	z bypassem inPASS
8102372531	DDp 360+	360 l/s (21,6 m³/min)	G 2 1/2	bez bypassu
8102372573	DDp 380+	380 l/s (22,8 m³/min)	G 3	z bypassem inPASS
8102372575	DDp 425+	425 l/s (25,5 m³/min)	G 3	z bypassem inPASS
8102372577	DDp 510+	510 l/s (30,6 m³/min)	G 3	z bypassem inPASS

PDp+ — przeciwpyłowy dokładny

Indeks	Model	Wydajność przy 7 bar	Przyłącze	Wykonanie
8102372601	PDp 7+	7 l/s (0,42 m³/min)	G 1/2	bez bypassu
8102372651	PDp 7+	7 l/s (0,42 m³/min)	G 1/2	z bypassem inPASS
8102372603	PDp 15+	15 l/s (0,9 m³/min)	G 1/2	bez bypassu
8102372653	PDp 15+	15 l/s (0,9 m³/min)	G 1/2	z bypassem inPASS
8102372605	PDp 25+	25 l/s (1,5 m³/min)	G 1/2	bez bypassu
8102372655	PDp 25+	25 l/s (1,5 m³/min)	G 1/2	z bypassem inPASS
8102372607	PDp 45+	45 l/s (2,7 m³/min)	G 3/4	bez bypassu
8102372657	PDp 45+	45 l/s (2,7 m³/min)	G 3/4	z bypassem inPASS
8102372609	PDp 75+	75 l/s (4,5 m³/min)	G 1	bez bypassu
8102372659	PDp 75+	75 l/s (4,5 m³/min)	G 1	z bypassem inPASS
8102372611	PDp 110+	110 l/s (6,6 m³/min)	G 1 1/2	bez bypassu
8102372661	PDp 110+	110 l/s (6,6 m³/min)	G 1 1/2	z bypassem inPASS
8102372613	PDp 145+	145 l/s (8,7 m³/min)	G 1 1/2	bez bypassu
8102372663	PDp 145+	145 l/s (8,7 m³/min)	G 1 1/2	z bypassem inPASS
8102372615	PDp 180+	180 l/s (10,8 m³/min)	G 1 1/2	bez bypassu
8102372665	PDp 180+	180 l/s (10,8 m³/min)	G 1 1/2	z bypassem inPASS
8102372617	PDp 240+	240 l/s (14,4 m³/min)	G 2	bez bypassu
8102372667	PDp 240+	240 l/s (14,4 m³/min)	G 2	z bypassem inPASS
8102372631	PDp 360+	360 l/s (21,6 m³/min)	G 2 1/2	bez bypassu
8102372673	PDp 380+	380 l/s (22,8 m³/min)	G 3	z bypassem inPASS
8102372675	PDp 425+	425 l/s (25,5 m³/min)	G 3	z bypassem inPASS
8102372677	PDp 510+	510 l/s (30,6 m³/min)	G 3	z bypassem inPASS

QD+ — z węglem aktywnym

Indeks	Model	Wydajność przy 7 bar	Przyłącze	Wykonanie
8102372701	QD 7+	7 l/s (0,42 m³/min)	G 1/2	bez bypassu
8102372751	QD 7+	7 l/s (0,42 m³/min)	G 1/2	z bypassem inPASS
8102372703	QD 15+	15 l/s (0,9 m³/min)	G 1/2	bez bypassu
8102372753	QD 15+	15 l/s (0,9 m³/min)	G 1/2	z bypassem inPASS
8102372705	QD 25+	25 l/s (1,5 m³/min)	G 1/2	bez bypassu
8102372755	QD 25+	25 l/s (1,5 m³/min)	G 1/2	z bypassem inPASS
8102372707	QD 45+	45 l/s (2,7 m³/min)	G 3/4	bez bypassu
8102372757	QD 45+	45 l/s (2,7 m³/min)	G 3/4	z bypassem inPASS
8102372709	QD 75+	75 l/s (4,5 m³/min)	G 1	bez bypassu
8102372759	QD 75+	75 l/s (4,5 m³/min)	G 1	z bypassem inPASS
8102372711	QD 110+	110 l/s (6,6 m³/min)	G 1 1/2	bez bypassu
8102372761	QD 110+	110 l/s (6,6 m³/min)	G 1 1/2	z bypassem inPASS
8102372713	QD 145+	145 l/s (8,7 m³/min)	G 1 1/2	bez bypassu
8102372763	QD 145+	145 l/s (8,7 m³/min)	G 1 1/2	z bypassem inPASS
8102372715	QD 180+	180 l/s (10,8 m³/min)	G 1 1/2	bez bypassu
8102372765	QD 180+	180 l/s (10,8 m³/min)	G 1 1/2	z bypassem inPASS
8102372717	QD 240+	240 l/s (14,4 m³/min)	G 2	bez bypassu
8102372767	QD 240+	240 l/s (14,4 m³/min)	G 2	z bypassem inPASS
8102372731	QD 360+	360 l/s (21,6 m³/min)	G 2 1/2	bez bypassu
8102372773	QD 380+	380 l/s (22,8 m³/min)	G 3	z bypassem inPASS
8102372775	QD 425+	425 l/s (25,5 m³/min)	G 3	z bypassem inPASS
8102372777	QD 510+	510 l/s (30,6 m³/min)	G 3	z bypassem inPASS

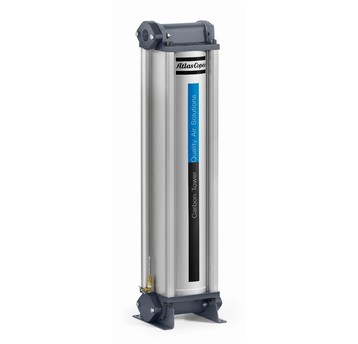

QDT — wieża z węglem aktywnym

Indeks	Model	Wydajność przy 7 bar	Przyłącze	Wykonanie
8102296848	QDT 20	20 l/s (1,2 m³/min)	1/2"	—
8102296889	QDT 45	45 l/s (2,7 m³/min)	1"	—
8102296921	QDT 60	60 l/s (3,6 m³/min)	1"	—
8102296947	QDT 95	95 l/s (5,7 m³/min)	1"	—
8102296962	QDT 125	125 l/s (7,5 m³/min)	1 1/2"	—
8102296988	QDT 150	150 l/s (9 m³/min)	1 1/2"	—
8102297002	QDT 185	185 l/s (11,1 m³/min)	1 1/2"	—
8102297028	QDT 245	245 l/s (14,7 m³/min)	1 1/2"	—
8102297044	QDT 310	310 l/s (18,6 m³/min)	1 1/2"	—

Kliknięcie indeksu otwiera kartę produktu z pełnymi parametrami, wymiarami, ceną i dostępnością.

Rozwiń opis

Zwiń opis

Filtry
Sortowanie

Dostępne filtry:

Pokaż więcej (2)

Pokaż mniej

Znaleziono produktów: 162

Sortuj

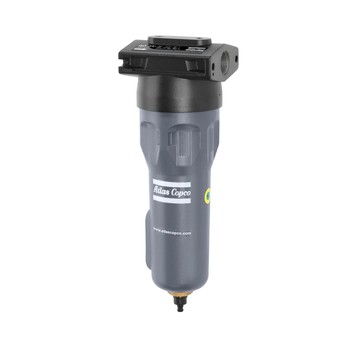

Filtr z węglem aktywnym Atlas Copco QD 240+ — 14,4 m³/min, inPASS

Symbol: 8102372767

Dostępność:

0 szt

Powiadom o dostępności Powiadom

6 752,00 PLN netto

8 304,96 PLN brutto

Filtr z węglem aktywnym Atlas Copco QD 300+ — 18 m³/min, G 2 1/2, bez bypassu

Symbol: 8102372721

Dostępność:

0 szt

Powiadom o dostępności Powiadom

6 198,00 PLN netto

7 623,54 PLN brutto

Filtr z węglem aktywnym Atlas Copco QD 300+ — 18 m³/min, G 2 1/2, inPASS

Symbol: 8102372771

Dostępność:

0 szt

Powiadom o dostępności Powiadom

7 904,00 PLN netto

9 721,92 PLN brutto

Filtr z węglem aktywnym Atlas Copco QD 300+ — 18 m³/min, G 2, bez bypassu

Symbol: 8102372719

Dostępność:

0 szt

Powiadom o dostępności Powiadom

6 198,00 PLN netto

7 623,54 PLN brutto

Filtr z węglem aktywnym Atlas Copco QD 300+ — 18 m³/min, G 2, inPASS

Symbol: 8102372769

Dostępność:

0 szt

Powiadom o dostępności Powiadom

7 904,00 PLN netto

9 721,92 PLN brutto

Filtr z węglem aktywnym Atlas Copco QD 360+ — 21,6 m³/min, bez bypassu

Symbol: 8102372731

Dostępność:

0 szt

Powiadom o dostępności Powiadom

8 071,00 PLN netto

9 927,33 PLN brutto

Filtr z węglem aktywnym Atlas Copco QD 380+ — 22,8 m³/min, inPASS

Symbol: 8102372773

Dostępność:

0 szt

Powiadom o dostępności Powiadom

10 331,00 PLN netto

12 707,13 PLN brutto

Filtr z węglem aktywnym Atlas Copco QD 425+ — 25,5 m³/min, inPASS

Symbol: 8102372775

Dostępność:

0 szt

Powiadom o dostępności Powiadom

11 383,00 PLN netto

14 001,09 PLN brutto

Filtr z węglem aktywnym Atlas Copco QD 510+ — 30,6 m³/min, inPASS

Symbol: 8102372777

Dostępność:

0 szt

Powiadom o dostępności Powiadom

13 610,00 PLN netto

16 740,30 PLN brutto

Wieża z węglem aktywnym Atlas Copco QDT 20+ — 1,2 m³/min

Symbol: 8102296848

Dostępność:

0 szt

Powiadom o dostępności Powiadom

4 157,00 PLN netto

5 113,11 PLN brutto

Wieża z węglem aktywnym Atlas Copco QDT 45+ — 2,7 m³/min

Symbol: 8102296889

Dostępność:

0 szt

Powiadom o dostępności Powiadom

6 283,00 PLN netto

7 728,09 PLN brutto

Wieża z węglem aktywnym Atlas Copco QDT 60+ — 3,6 m³/min

Symbol: 8102296921

Dostępność:

0 szt

Powiadom o dostępności Powiadom

7 476,00 PLN netto

9 195,48 PLN brutto

Wieża z węglem aktywnym Atlas Copco QDT 95+ — 5,7 m³/min

Symbol: 8102296947

Dostępność:

0 szt

Powiadom o dostępności Powiadom

9 978,00 PLN netto

12 272,94 PLN brutto

Wieża z węglem aktywnym Atlas Copco QDT 125+ — 7,5 m³/min

Symbol: 8102296962

Dostępność:

0 szt

Powiadom o dostępności Powiadom

12 068,00 PLN netto

14 843,64 PLN brutto

Wieża z węglem aktywnym Atlas Copco QDT 150+ — 9 m³/min

Symbol: 8102296988

Dostępność:

0 szt

Powiadom o dostępności Powiadom

13 702,00 PLN netto

16 853,46 PLN brutto

Wieża z węglem aktywnym Atlas Copco QDT 185+ — 11,1 m³/min

Symbol: 8102297002

Dostępność:

0 szt

Powiadom o dostępności Powiadom

15 237,00 PLN netto

18 741,51 PLN brutto

Wieża z węglem aktywnym Atlas Copco QDT 245+ — 14,7 m³/min

Symbol: 8102297028

Dostępność:

0 szt

Powiadom o dostępności Powiadom

18 222,00 PLN netto

22 413,06 PLN brutto

Wieża z węglem aktywnym Atlas Copco QDT 310+ — 18,6 m³/min

Symbol: 8102297044

Dostępność:

0 szt

Powiadom o dostępności Powiadom

21 462,00 PLN netto

26 398,26 PLN brutto

Nie ma tu tego, czego szukasz?

Pomożemy Ci znaleźć, to co potrzebujesz!

Zostaw numer, oddzwonimy!

Wyrażam zgodę na kontakt zwrotny w celu przedstawienia oferty

Jak dobrać filtr

1. Zacznij od wydajności sprężarki, nie od średnicy rury. Filtr ma przepuścić tyle powietrza, ile sprężarka wytwarza — wydajność nominalna filtra musi być równa lub większa niż FAD sprężarki przy jej ciśnieniu roboczym. Filtr dobrany „na styk” pracuje z podwyższonym oporem przez całą dobę i ten opór płaci się w rachunku za prąd.

2. Przelicz wydajność na swoje ciśnienie. Katalogowa wydajność obowiązuje przy 7 bar(e). Przy innym ciśnieniu mnoży się ją przez współczynnik producenta:

Ciśnienie robocze [bar(g)]	1	2	3	4	5	6	7	8	10	12	14	16
Współczynnik	0,38	0,53	0,65	0,75	0,83	0,92	1	1,06	1,2	1,31	1,41	1,5

Przykład. Sprężarka o wydajności 75 l/s pracuje przy 10 bar. Wydajność filtra przy 10 bar to wartość katalogowa razy 1,20, więc filtr DD 75+ (75 l/s przy 7 bar) przepuści przy 10 bar 90 l/s — z zapasem. Ta sama sprężarka przy 5 bar wymaga już filtra o katalogowej wydajności co najmniej 91 l/s, czyli o rozmiar większego (DD 110+).

3. Ustaw stopnie w kolejności. Każdy stopień chroni następny:

sprężarka → separator wody (WSD) → DD+ (lub UD+ zamiast pary DD+ i PD+) → PD+ → osuszacz → DDp+ / PDp+ → QD+ lub QDT przy wymaganiu powietrza bez zapachu i par oleju

Filtry koalescencyjne (DD+, PD+, UD+) pracują przed osuszaczem i wymagają wcześniejszego odseparowania wody w postaci ciekłej. Filtry przeciwpyłowe (DDp+, PDp+) idą za osuszaczem, gdzie zatrzymują pył i materiał złoża z osuszacza adsorpcyjnego. Węgiel aktywny (QD+, QDT) zawsze na końcu — zalany cieczą traci chłonność.

Jaka klasa powietrza i czym się ją osiąga

Klasy czystości opisuje norma ISO 8573-1:2010 trójką liczb: cząstki stałe, woda, olej. Klasa dotyczy całego układu, nie jednego urządzenia — sam filtr nie ustawi klasy wilgotności, za to odpowiada osuszacz.

Klasa ISO 8573-1	Cząstki stałe	Woda	Olej
1	DD+ i PD+ albo UD+ (warunki mokre), DDp+ i PDp+ (warunki suche)	osuszacz adsorpcyjny	DD+ i PD+ albo UD+ oraz QD+ / QDT
2	DD+ (mokre), DDp+ (suche)	osuszacz adsorpcyjny, osuszacz bębnowy	DD+ i PD+ albo UD+
3	DD+ (mokre), DDp+ (suche)	osuszacz adsorpcyjny, membranowy, bębnowy	DD+
4	DD+ (mokre), DDp+ (suche)	osuszacz membranowy, ziębniczy	DD+
5	DD+ (mokre), DDp+ (suche)	osuszacz membranowy, ziębniczy	—
6	—	osuszacz membranowy, ziębniczy	—

Typowe zestawy: sprężarka + UD+ daje [1:-:2]; z osuszaczem ziębniczym [1:4:2]; z osuszaczem ziębniczym, QD+ i DDp+ — [2:4:1]; z osuszaczem adsorpcyjnym i DDp+ — [2:2:2]; pełny ciąg z QDT, DDp+ i PDp+ — [1:2:1]. Osuszacze dobierzesz w kategoriach ziębniczych i adsorpcyjnych.

Parametry wspólne

Ciśnienie odniesienia	7 bar(e)
Ciśnienie maksymalne	16 bar(e); wersje inPASS 380+, 425+ i 510+ — 14 bar(e); wykonania wysokociśnieniowe do 350 bar
Normy badań	ISO 8573-2:2018 i ISO 12500-1:2007 (aerozol olejowy), ISO 8573-4 i ISO 12500-3:2009 (cząstki), ISO 8573-5:2001 i ISO 12500-2:2007 (pary oleju)
Wymiana wkładu	filtry koalescencyjne i przeciwpyłowe — 8 000 h lub rok; QD+ — 2 000 h lub rok; QDT — 4 000 h (do QDT 310)
Bypass inPASS™	wbudowane obejście pozwalające wymienić wkład bez zatrzymania instalacji — dostępne w wybranych indeksach
Spust kondensatu	pływakowy, mechaniczny WD 80 albo elektroniczny bezstratny (IWD) — zależnie od wykonania
Producent	Atlas Copco

Najczęstsze pytania

Czy wystarczy jeden filtr?
Do narzędzi pneumatycznych i prostych instalacji zwykle tak — DD+ albo UD+ za separatorem wody. Do lakierni, pakowania żywności czy powietrza oddechowego potrzebny jest ciąg: koalescencyjny, osuszacz, przeciwpyłowy i węglowy.

Po czym poznam, że wkład jest zużyty?
Po wskaźniku serwisowym na filtrze (różnica ciśnień i przepracowane godziny) oraz po rosnącym spadku ciśnienia. Dla filtrów przeciwpyłowych granicą jest 350 mbar — powyżej tej wartości wkład kosztuje więcej w prądzie, niż kosztowałaby wymiana.

Czym różni się UD+ od pary DD+ i PD+?
Efektem są zbliżone klasy powietrza, ale UD+ to jedna obudowa zamiast dwóch: o połowę mniej miejsca, jedno połączenie mniej i niższy łączny spadek ciśnienia. Przy modernizacji ciasnej kompresorowni to zwykle rozwiązanie pierwszego wyboru.

Czy filtr obniża punkt rosy?
Nie. Filtr usuwa krople i aerozol, ale nie zmienia zawartości pary wodnej — punkt rosy ustawia osuszacz. Filtr bez osuszacza nie da klasy wilgotności wymaganej w ISO 8573-1.

Skąd wiadomo, który wkład pasuje do mojego filtra?
Z oznaczenia na obudowie i z indeksu filtra. Podaj model przy zamówieniu — dobierzemy wkład i spust. Serwis i części: tel. 32 219 29 34.

Dane techniczne: Atlas Copco, leaflet „Compressed air filters” 2935 0932 49, wydanie 2025. Wydajności podane dla 7 bar(e); przy innym ciśnieniu obowiązują współczynniki korekcyjne z tabeli powyżej.

Rozwiń opis

Zwiń opis
